Правильная нумерация элементов на схемах нужна не для красоты, а для того, чтобы любой человек мог быстро понять, о каком узле или детали идёт речь. Когда схема большая, без понятных обозначений легко перепутать элементы, ошибиться при сборке, ремонте или проверке документации.
На практике проблема чаще всего возникает не с самим номером, а с системой обозначений. Например, один человек нумерует детали слева направо, другой — по важности, третий ставит номера как получится по мере появления элементов. В итоге схема становится неудобной для работы.
Правильный подход простой: сначала выбирают принцип нумерации, затем последовательно присваивают обозначения всем элементам и проверяют, чтобы каждый номер однозначно указывал на конкретную часть схемы.
Зачем вообще нужна нумерация элементов на схемах
Номер на схеме связывает изображение элемента с его названием, характеристиками или описанием в пояснительной документации. Благодаря этому человек не ищет деталь по внешнему виду, а сразу обращается к нужной позиции.
Например, на электрической схеме может быть несколько одинаковых резисторов, выключателей или разъёмов. На чертеже механизма могут встречаться десятки похожих крепёжных деталей. Нумерация помогает отличать их друг от друга.
Хорошая система обозначений позволяет:
- быстро находить нужный элемент в перечне деталей;
- избегать ошибок при сборке и обслуживании;
- обсуждать изменения без длинных описаний;
- понимать связь между схемой и технической документацией;
- упрощать проверку проекта.
Основной принцип: один элемент — один номер
Главное правило любой схемы — один уникальный номер должен соответствовать только одному элементу. Нельзя использовать одно и то же обозначение для разных деталей, даже если они похожи.
Например, если на схеме показаны три двигателя, они должны иметь разные обозначения:
- М1 — первый двигатель;
- М2 — второй двигатель;
- М3 — третий двигатель.
Такая система сразу показывает, что речь идёт о разных объектах. Даже если все двигатели одинаковые по модели, их расположение или назначение может отличаться.
Какие бывают способы нумерации элементов
Единого способа для всех схем нет. Выбор зависит от типа документа, количества элементов и требований к оформлению. На практике чаще всего используют несколько подходов.
| Способ нумерации | Как работает | Когда удобно применять | Особенности |
|---|---|---|---|
| Последовательная | Элементы получают номера по порядку появления на схеме | Небольшие схемы и простые проекты | Легко выполнять, но при изменениях могут появляться неудобства |
| По группам | Номер связан с типом или узлом элемента | Сложные системы с большим количеством деталей | Проще ориентироваться в больших схемах |
| По расположению | Элементы нумеруются по определённой зоне или направлению | Монтажные и сборочные схемы | Удобно искать элемент на изображении |
| По функциональному признаку | Обозначение показывает назначение элемента | Электрические, гидравлические и автоматизированные системы | Требует заранее продуманной структуры |
Как правильно выбрать порядок нумерации
Перед тем как ставить номера, нужно понять, как человек будет пользоваться схемой. Если это маленький чертёж для разовой работы, достаточно простой последовательности. Если документ будет использоваться годами, лучше сразу сделать систему удобной для поиска.
Практичный порядок действий выглядит так:
- Определите, какие элементы должны иметь отдельные обозначения.
- Выберите принцип нумерации и придерживайтесь его до конца схемы.
- Проставьте номера без пропусков, если это не предусмотрено системой.
- Проверьте соответствие номеров перечню элементов или спецификации.
- Убедитесь, что номер легко читается и не относится сразу к нескольким объектам.
Самая частая ошибка — начинать нумерацию сразу во время создания схемы без общего плана. Когда в середине работы добавляется новый элемент, вся система может стать неудобной.
Где размещать номера элементов на схеме
Даже правильный номер может быть бесполезным, если он стоит неудачно. Обозначение должно быть рядом с элементом, но не перекрывать сам условный знак или линии связи.
При размещении номеров обычно придерживаются нескольких правил:
- номер должен находиться на таком расстоянии, чтобы было понятно, к какому элементу он относится;
- обозначения не должны пересекаться с линиями схемы;
- одинаковые элементы лучше оформлять одинаковым способом;
- текст должен оставаться читаемым при печати или уменьшении схемы.

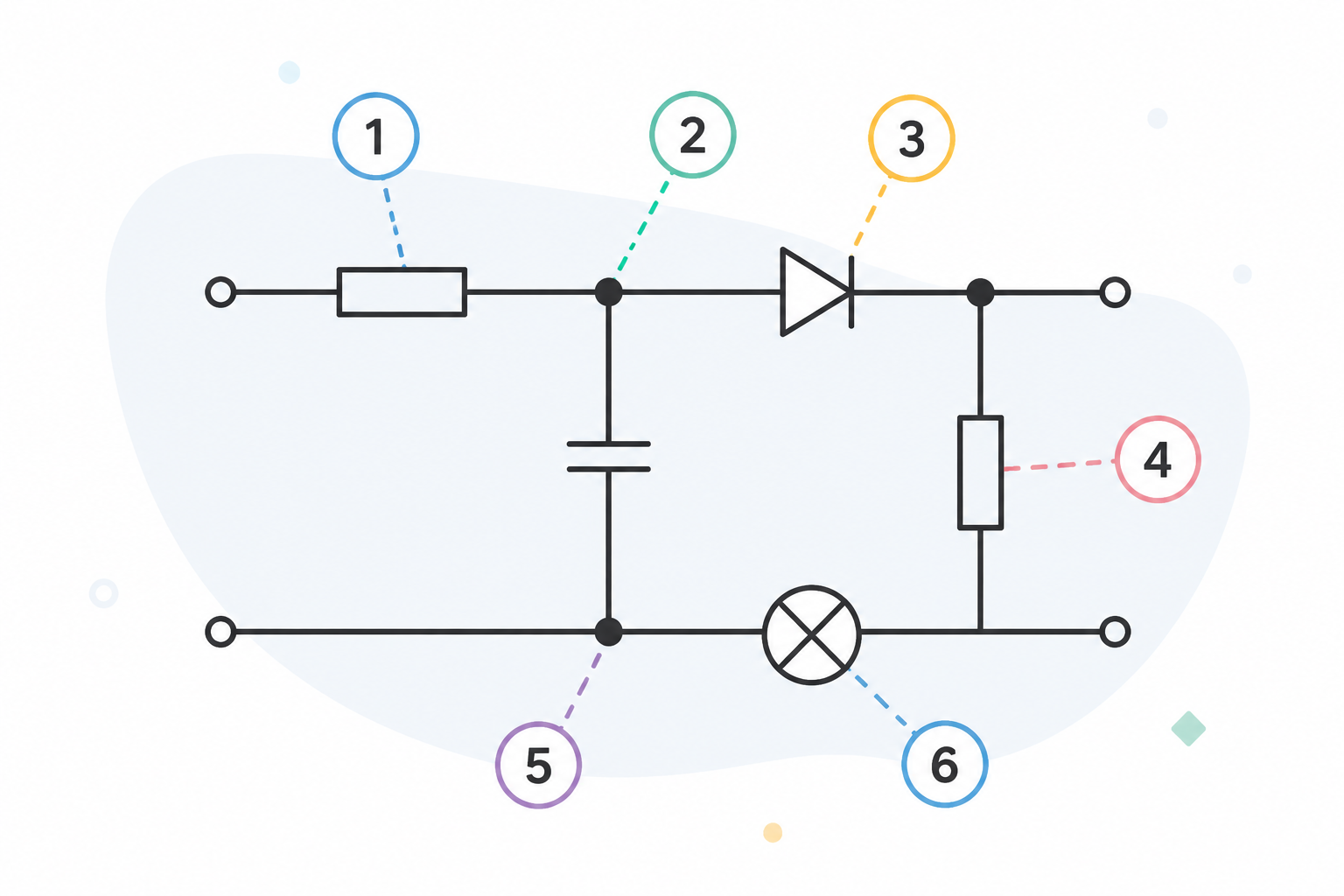

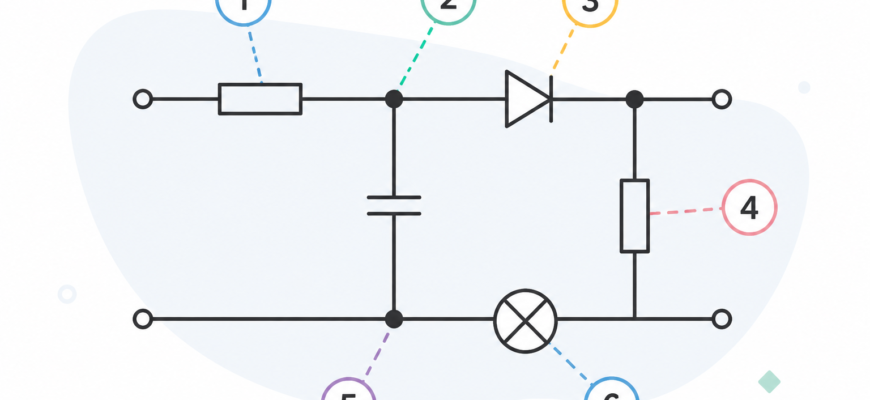

Если элементов много, иногда используют выноски — линии от элемента к номеру. Это лучше, чем пытаться разместить десятки обозначений прямо внутри плотной схемы.
Нумерация в разных типах схем
Электрические схемы
В электротехнике часто применяют буквенно-цифровые обозначения. Буква показывает тип элемента, а цифра — его порядковый номер.
Например:
- R1, R2 — резисторы;
- C1, C2 — конденсаторы;
- Q1 — коммутационный элемент или транзистор в зависимости от принятой системы обозначений;
- М1, М2 — двигатели.
Главная задача — сохранить единый стиль на всей документации. Нельзя часть элементов обозначать только цифрами, а часть — буквами без понятной системы.
Сборочные и механические схемы
На сборочных чертежах элементы часто получают номера позиций, которые затем повторяются в спецификации. Например, крепёж, корпус, вал и отдельные узлы получают свои позиции.
Здесь особенно важно не менять нумерацию после выпуска документации без необходимости. Изменение номера может привести к путанице между чертежом и перечнем деталей.
Технологические схемы
В технологических процессах номера помогают связать оборудование, участки и операции между собой. Здесь часто используют обозначения по функциональным зонам, чтобы оператор быстрее ориентировался в системе.
Частые ошибки при нумерации элементов
Главная проблема неправильной нумерации — не внешний вид схемы, а риск ошибиться при работе с ней. Чем сложнее объект, тем дороже может стоить путаница.
- Повторение одного номера. Два разных элемента получают одинаковое обозначение.
- Отсутствие логики. Номера появляются хаотично, и другой человек не понимает принцип.
- Смешивание разных систем. В одной части схемы используется один подход, в другой — другой.
- Неправильное размещение. Номер стоит далеко от элемента и может относиться к другой детали.
- Изменение номеров без проверки документации. После правок схема и спецификация перестают совпадать.
- Пропуск элементов. Некоторые детали присутствуют на схеме, но отсутствуют в перечне.
Как сделать нумерацию удобной для работы
Хорошая схема создаётся не только для автора. Её могут читать монтажники, ремонтники, контролёры или другие специалисты. Поэтому стоит заранее думать о человеке, который откроет документ через месяц или год.
Практические рекомендации:
- используйте один принцип нумерации на всём проекте;
- заранее определите, будут ли добавляться новые элементы;
- не ставьте номера слишком близко друг к другу;
- проверяйте схему глазами человека, который не участвовал в её создании;
- сверяйте обозначения с перечнем элементов перед передачей документа.
Как выбрать подходящий способ в конкретной ситуации
| Ситуация | Лучший вариант | Почему |
|---|---|---|
| Небольшая схема с несколькими деталями | Последовательная нумерация | Проста и не требует сложной системы |
| Большой проект с несколькими узлами | Групповая нумерация | Помогает быстро понять принадлежность элемента |
| Документ для регулярного обслуживания | Функциональные обозначения | Удобнее искать элементы по назначению |
| Сборочный чертёж с большим количеством деталей | Нумерация позиций со спецификацией | Обеспечивает связь между чертежом и перечнем деталей |
Что делать, если в схему нужно добавить новый элемент
Во время работы часто появляется необходимость добавить дополнительную деталь. Не всегда стоит просто вставлять новый номер в середину уже готовой последовательности.
Например, если на схеме уже есть элементы 1–20, а появился новый элемент между 5 и 6, можно использовать несколько вариантов:
- присвоить ему следующий свободный номер;
- использовать специальное расширенное обозначение, если это допускается системой;
- перенумеровать всю схему, если документ ещё находится на раннем этапе разработки.
Какой вариант лучше — зависит от того, используется ли схема в производстве или она ещё создаётся. Для действующей документации обычно важнее сохранить стабильность обозначений.
Главное правило хорошей схемы
Нумерация элементов должна помогать человеку ориентироваться, а не заставлять его разбираться в логике автора. Если после открытия схемы понятно, где находится нужный элемент и как найти его описание, значит система выбрана правильно.
Перед началом работы определите принцип нумерации, придерживайтесь его до конца и всегда проверяйте связь между схемой и сопроводительной документацией. Для просто
