Принцип работы дипольной антенны основан на простом физическом явлении: электрический ток в проводнике создаёт электромагнитное поле, а изменяющееся поле может превращаться обратно в электрический сигнал. Именно этот процесс позволяет антенне передавать радиоволны в пространство и принимать их от передатчика.
На практике дипольная антенна встречается очень часто: в радиосвязи, телевизионных системах, измерительном оборудовании, любительском радио и различных беспроводных устройствах. Её ценят за простую конструкцию, понятный принцип настройки и хорошие характеристики при правильной установке.
Человек, который выбирает или собирает такую антенну, обычно хочет понять несколько вещей: почему она работает, какой длины должны быть её элементы, как правильно разместить её в пространстве и почему одна антенна принимает сигнал хорошо, а другая — заметно хуже.
Что представляет собой дипольная антенна
Классический диполь — это два проводящих элемента одинаковой длины, расположенных по одной линии и разделённых небольшим промежутком, к которому подключается линия питания.
Самый распространённый вариант — полуволновой диполь. Его общая длина примерно соответствует половине длины рабочей радиоволны:
L ≈ λ/2
где:
- L — длина всего диполя;
- λ — длина волны сигнала.
Каждое плечо такого диполя обычно занимает около четверти длины волны:
L/2 ≈ λ/4
Например, если антенна рассчитана на определённую частоту, её размеры подбирают именно под эту частоту. Слишком короткий или слишком длинный проводник будет работать, но эффективность и согласование с оборудованием могут ухудшиться.
Почему два провода превращаются в антенну
Когда на диполь подаётся переменное напряжение высокой частоты, ток начинает двигаться по его элементам. Из-за того, что ток постоянно меняет направление, вокруг проводников появляется изменяющееся электромагнитное поле.
Это поле не остаётся полностью возле проводника. Часть энергии отделяется от антенны и распространяется в виде радиоволн.
При работе на приём происходит обратный процесс:
- Радиоволна проходит через пространство и достигает антенны.
- Её электрическая составляющая воздействует на проводники диполя.
- В металле появляется слабый переменный ток.
- Приёмник усиливает и обрабатывает полученный сигнал.
Получается, что одна и та же конструкция может работать как передающая, так и принимающая антенна. Разница только в направлении движения энергии.
Как работает диполь во время передачи сигнала

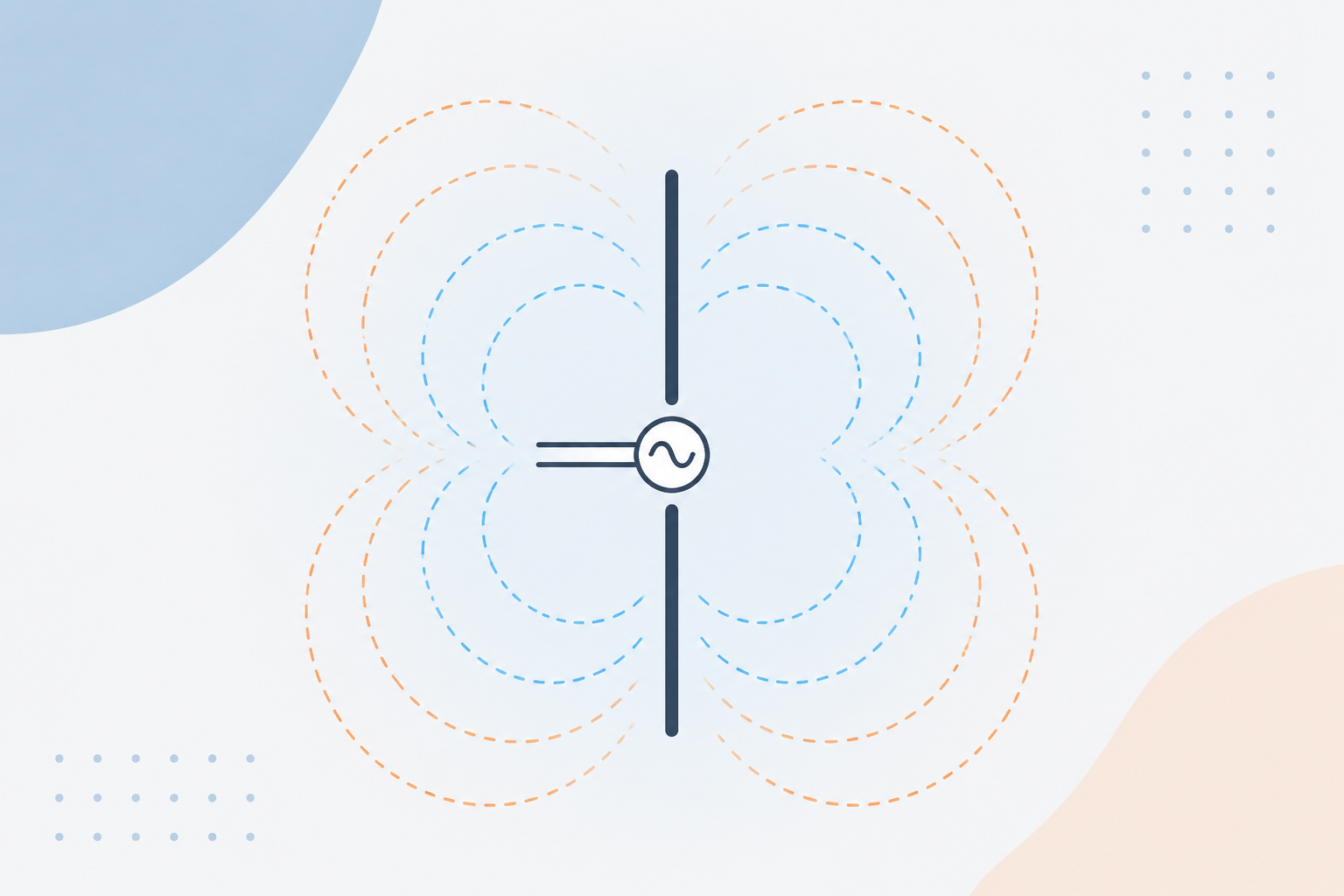

При передаче радиопередатчик подаёт на диполь переменное высокочастотное напряжение. В один момент одно плечо получает положительный потенциал, а другое — отрицательный. Через короткое время направление меняется на противоположное.
Из-за этого электрические заряды в проводниках постоянно перемещаются. На концах элементов диполя возникают области с повышенной концентрацией зарядов, а вокруг антенны формируется электромагнитное поле.
Главная особенность диполя в том, что при правильном размере распределение тока и напряжения по его длине становится наиболее подходящим для излучения.
В центре диполя ток максимальный, а напряжение относительно небольшое. На концах ситуация обратная: ток стремится к минимуму, а напряжение достигает больших значений.
Именно поэтому место подключения питания обычно находится в центре конструкции.
Как работает диполь при приёме радиосигнала
Приёмная антенна не создаёт сигнал самостоятельно. Она забирает часть энергии уже существующей радиоволны.
Когда волна пересекает проводники диполя, её электрическое поле заставляет свободные электроны в металле двигаться. Возникает переменный ток с частотой, соответствующей принятому сигналу.
Однако важно понимать: антенна не «ловит» все радиоволны одинаково хорошо. Её размеры и расположение определяют, какие частоты будут приниматься эффективнее.
Например, диполь, рассчитанный на одну частоту, может принимать соседние частоты, но качество работы будет хуже. Поэтому размеры антенны подбирают под конкретный диапазон.
От чего зависит эффективность дипольной антенны
Даже правильно рассчитанная антенна может работать плохо, если неправильно установлена. На практике качество сигнала зависит не только от длины провода.
- Рабочая частота. Чем точнее размеры соответствуют длине волны, тем лучше согласование.
- Высота установки. Расположение относительно земли влияет на диаграмму направленности.
- Окружающие предметы. Металлические конструкции, стены и провода могут изменять работу антенны.
- Качество кабеля. Потери в линии питания уменьшают полезный сигнал.
- Согласование с оборудованием. Передатчик и антенна должны эффективно передавать энергию друг другу.
На практике хороший диполь, установленный в подходящем месте, часто показывает лучший результат, чем более сложная антенна, размещённая без учёта условий работы.
Основные виды дипольных антенн и их особенности
Хотя классический диполь выглядит просто, существует несколько вариантов исполнения. Они отличаются конструкцией и областью применения.
| Тип диполя | Особенности конструкции | Где применяется | Что учитывать |
|---|---|---|---|
| Полуволновой диполь | Два плеча примерно по четверти длины волны | Радиосвязь, телевидение, любительские системы | Требует правильного расчёта длины и установки |
| Складной диполь | Проводник выполнен в виде замкнутой петли или сложенной конструкции | Телевизионные антенны, специальные системы | Имеет другие параметры сопротивления |
| Вертикальный диполь | Плечи расположены вертикально | Связь на различных диапазонах частот | Важна высота и окружающее пространство |
| Многодиапазонный диполь | Рассчитан на несколько частотных диапазонов | Любительская радиосвязь | Конструкция сложнее, требуется настройка |
Как выбрать дипольную антенну под свою задачу
Выбирать антенну нужно не по принципу «чем больше размер, тем лучше». Главное — соответствие конкретной задаче.
Если нужна простая антенна для приёма одного диапазона
Лучше использовать классический диполь, рассчитанный именно на нужную частоту. Он прост в изготовлении и обычно не требует сложного оборудования.
Если антенна будет использоваться для передачи
Нужно уделить больше внимания согласованию. Неправильно настроенная антенна может привести к потерям мощности и проблемам с передающим оборудованием.
Если мало места для установки
Можно рассматривать укороченные конструкции, но нужно понимать компромисс: уменьшение размеров обычно приводит к снижению эффективности или необходимости дополнительных элементов настройки.
Если требуется работа на нескольких диапазонах
Обычный диполь может оказаться недостаточным. В таком случае используют специальные многодиапазонные варианты или дополнительные согласующие устройства.
Частые ошибки при использовании дипольной антенны
Ошибка 1. Неправильный расчёт длины. Если размеры антенны сильно отличаются от требуемых, она может работать хуже даже при качественном кабеле и хорошем приёмнике.
Ошибка 2. Установка рядом с металлом. Металлические конструкции способны менять распределение поля и влиять на настройку.
Ошибка 3. Игнорирование положения антенны. Горизонтальный и вертикальный диполи имеют разные направления распространения сигнала.
Ошибка 4. Использование любого кабеля без учёта потерь. На больших расстояниях качество линии питания становится особенно важным.
Ошибка 5. Ожидание одинаковой работы в любых условиях. Антенна зависит от высоты, окружения и особенностей местности.
Как правильно установить диполь на практике
Чтобы получить хороший результат, лучше действовать последовательно:
- Определить частоту или диапазон, на котором должна работать антенна.
- Рассчитать примерную длину элементов диполя.
- Выбрать место установки с минимальным количеством препятствий.
- Разместить антенну в подходящей ориентации.
- Проверить качество работы и при необходимости выполнить настройку.
Не стоит сразу усложнять конструкцию. Часто проблемы возникают не из-за простоты диполя, а из-за неправильного размещения или несоответствия размеров.
Что лучше сделать в разных ситуациях
| Ситуация | Практичное решение |
|---|---|
| Нужно быстро сделать рабочую антенну для одной частоты | Использовать обычный полуволновой диполь с точным расчётом длины |
| Сигнал слабый, но антенна уже есть | Сначала проверить место установки, высоту и кабель, а не менять конструкцию |
| Нужно передавать сигнал | Обязательно проверить согласование антенны с передающим оборудованием |
| Нужно работать сразу в нескольких диапазонах | Рассмотреть многодиапазонные решения вместо простого диполя |
Практические рекомендации при изготовлении и настройке
- Используйте качественный провод без повреждений и сильного окисления.
- Старайтесь размещать антенну как можно дальше от крупных металлических объектов.
- Не меняйте сразу несколько параметров при настройке — иначе сложно понять причину изменения результата.
- Учитывайте не только длину самой антенны, но и влияние кабеля и окружающей среды.
- Для ответственных систем лучше использовать измерительные приборы, а не ориентироваться только на субъективное качество сигнала.
Главное, что нужно понимать о дипольной антенне
Дипольная антенна работает за счёт взаимодействия электрического тока и электромагнитного поля. Два простых проводника становятся эффективным устройством связи только тогда, когда их размеры, расположение и подключение соответствуют рабочей частоте.
Для большинства практических задач правильный расчёт и грамотная установка важнее сложной конструкции. Если человеку нужен стабильный приём или передача сигнала, начинать стоит именно с понимания частоты работы, длины волны и условий размещения.
Простой полуволновой диполь часто оказывается лучшим выбором там, где требуется надёжность, понятная настройка
