Проверка силы тока мультиметром нужна, когда необходимо понять, сколько электричества реально проходит через устройство или участок цепи. Например, при ремонте электроники, проверке аккумулятора, поиске неисправности в автомобиле или оценке нагрузки на блок питания. Многие проблемы возникают не из-за самого измерения, а из-за неправильного подключения щупов или выбора режима на приборе.
Сила тока измеряется в амперах (А). В отличие от напряжения, ток нельзя просто измерить, приложив щупы к двум точкам цепи. Мультиметр нужно включать в разрыв цепи, чтобы весь измеряемый ток прошёл через прибор. Именно этот момент чаще всего вызывает ошибки у новичков.
Что нужно подготовить перед проверкой силы тока
Перед началом измерения не стоит сразу подключать мультиметр к источнику питания. Сначала нужно подготовить оборудование и понять, какой именно ток предстоит измерить.
- Мультиметр с режимом измерения силы тока.
- Исправные измерительные щупы.
- Доступ к участку цепи, где можно сделать разрыв.
- Информация о примерном токе устройства, если она известна.
- Схема подключения, если работа идёт с электроникой или сложным оборудованием.
Перед измерением посмотрите характеристики мультиметра. У разных моделей отличаются пределы измерения. Обычно есть отдельные входы для больших токов (например, до нескольких ампер) и малых токов в миллиамперах.
Как устроены разъёмы мультиметра для измерения тока
Главное отличие измерения силы тока от других режимов — необходимость переставить один из щупов в специальное гнездо.
Обычно на мультиметре есть такие обозначения:
- COM — общий разъём, куда подключается чёрный щуп.
- VΩ — вход для измерения напряжения, сопротивления и некоторых других параметров.
- A или 10A — вход для измерения больших токов.
- mA — вход для небольших токов.
Если неизвестно, какой ток ожидается, безопаснее начинать с самого большого диапазона. Например, если вы не знаете, потребляет ли устройство 100 мА или 3 А, нельзя сразу подключать его через вход миллиампер — можно перегрузить мультиметр.
Пошаговая проверка силы тока мультиметром
Ниже приведён универсальный порядок действий для большинства бытовых измерений.
- Выключите питание цепи.
Перед подключением щупов разомкните цепь или отключите источник питания. Подключать мультиметр к работающей цепи в режиме измерения тока без подготовки опасно для прибора.
- Подключите щупы правильно.
Чёрный щуп вставьте в разъём COM. Красный щуп сначала установите в гнездо с большим током, если величина неизвестна.
- Выберите режим измерения.
Установите переключатель мультиметра в положение измерения постоянного или переменного тока.
- Разорвите цепь.
Чтобы измерить ток, необходимо создать место, куда будет подключён прибор. Например, отключить один провод от нагрузки и включить мультиметр между проводом и контактом устройства.

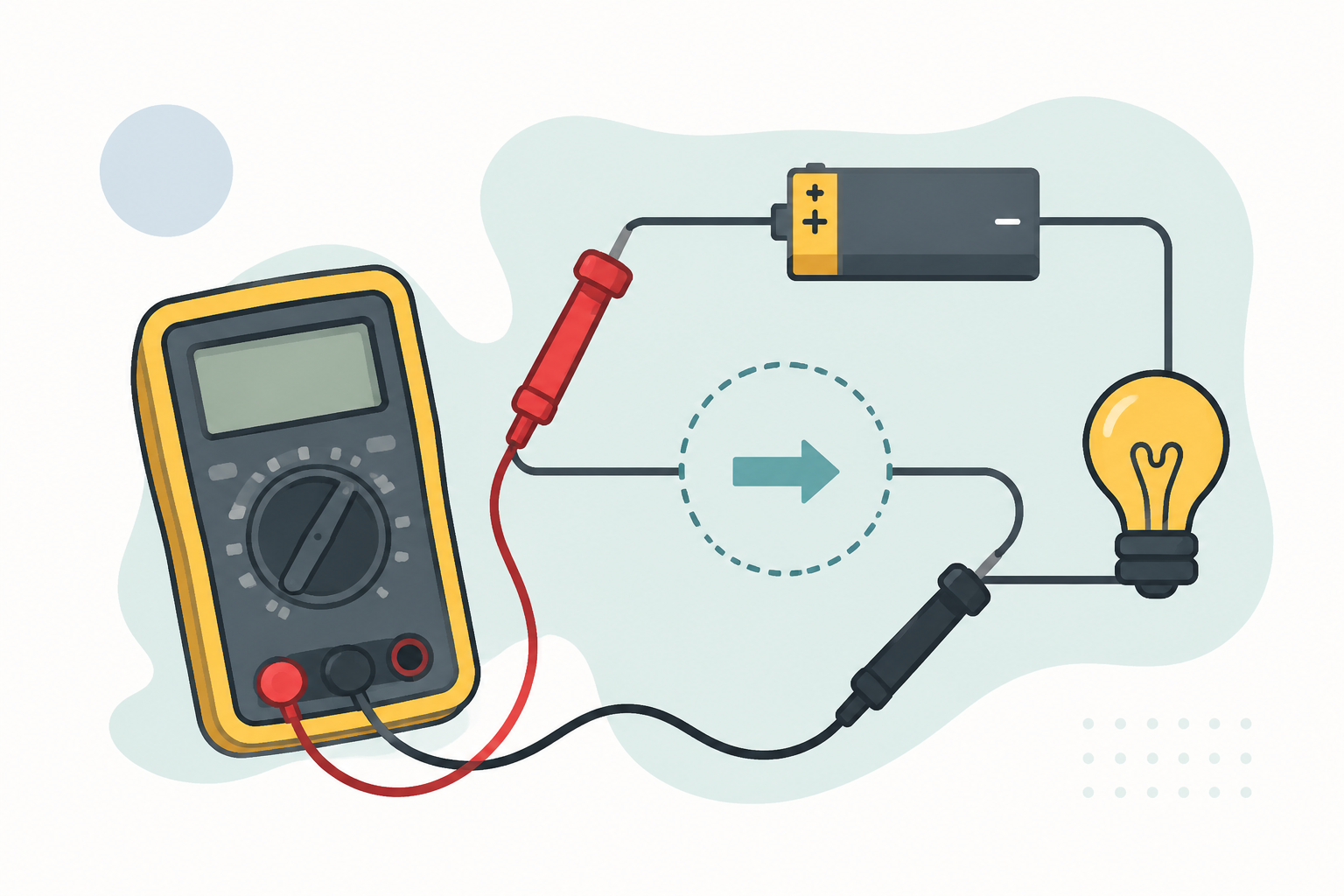

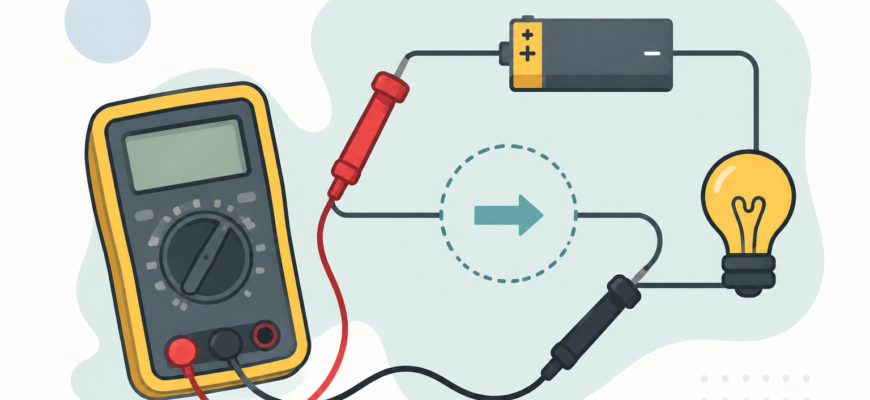

- Подключите мультиметр последовательно.
Один щуп подключается к одному концу разрыва, второй — к другому. Теперь ток проходит через мультиметр.
- Включите питание и считайте показания.
На экране появится значение силы тока. Если показатель небольшой, можно перейти на более точный диапазон.
- После измерения верните щуп в обычный разъём.
Это простая привычка, которая спасает от многих случайных коротких замыканий при следующей работе.
Как выбрать режим: постоянный или переменный ток
Перед измерением нужно определить, какой ток проходит в цепи. Неправильный режим может дать неверные показания или сделать измерение невозможным.
| Тип тока | Где встречается | Как обозначается на мультиметре | Что важно помнить |
|---|---|---|---|
| Постоянный ток | Аккумуляторы, батарейки, большинство электронных плат, автомобильные цепи | A⎓ или DC A | Важна правильная полярность подключения щупов |
| Переменный ток | Бытовая сеть, некоторые электродвигатели, сетевое оборудование | A~ или AC A | Полярность не играет роли, но нужно соблюдать безопасность |
Для проверки батарейки напрямую измерять ток между её контактами нельзя. В таком случае мультиметр фактически создаёт короткое замыкание. Ток проверяют только в составе работающей цепи, где есть нагрузка.
Пример: как проверить потребление устройства от батарейки
Допустим, есть небольшой фонарик и нужно узнать, сколько тока он потребляет. Нельзя просто поставить щупы на контакты батарейки. Правильный вариант:
- открыть отсек питания;
- найти провод или контакт, через который идёт питание;
- создать разрыв цепи;
- подключить мультиметр вместо разорванного участка;
- включить фонарик и посмотреть показания.
Если мультиметр показывает, например, 0,2 А, это означает, что устройство потребляет 200 миллиампер в рабочем режиме.
Когда измерять ток в миллиамперах, а когда в амперах
Выбор диапазона зависит от предполагаемой нагрузки. Ошибка с выбором входа часто становится причиной перегоревшего предохранителя внутри мультиметра.
| Ситуация | Подходящий диапазон | Комментарий |
|---|---|---|
| Маленькая электроника, датчики, платы | мА | Обычно ток небольшой, но начинать лучше с большего диапазона |
| Автомобильные потребители | А | Например, проверка нагрузки аккумулятора или отдельных устройств |
| Неизвестная нагрузка | Большой предел A | Сначала безопасное измерение, потом уточнение |
| Сетевые приборы 220 В | Только подходящий прибор и опыт | Ошибка подключения может быть опасной |
Частые ошибки при проверке силы тока мультиметром
Большинство проблем при измерении возникают из-за нескольких типичных действий.
Никогда не подключайте мультиметр в режиме измерения тока параллельно батарейке или розетке. В этом режиме прибор имеет очень маленькое сопротивление и может фактически создать короткое замыкание.
- Подключение щупов как при измерении напряжения.
Человек ставит прибор на режим амперметра, но оставляет красный щуп в разъёме VΩ. В результате измерение не получится.
- Попытка измерить ток «на контактах».
Для напряжения щупы ставят параллельно, а для тока — последовательно. Это принципиальная разница.
- Забытый режим измерения тока.
После проверки многие оставляют красный щуп в разъёме 10A. При следующем измерении напряжения это может привести к ошибке.
- Неправильная оценка величины тока.
Если устройство может потреблять несколько ампер, нельзя начинать с миллиамперного входа.
- Измерение в неподходящих условиях.
Например, проверка зарядного устройства без понимания его схемы может привести к неверным выводам.
Что делать, если показания отличаются от ожидаемых
Иногда мультиметр показывает значение, которое кажется неправильным. Не стоит сразу считать прибор неисправным. Проверьте несколько вещей:
- правильно ли выбран режим AC или DC;
- находится ли щуп в нужном разъёме;
- не установлен ли слишком большой предел измерения;
- не меняется ли нагрузка во время работы устройства;
- хороший ли контакт у щупов с проводами.
Например, зарядное устройство телефона может потреблять разный ток в зависимости от состояния аккумулятора. Измерение в разные моменты времени даст разные результаты.
Как лучше измерять силу тока на практике
Чтобы проверка проходила безопасно и давала полезный результат, придерживайтесь нескольких правил.
- Начинайте с самого большого диапазона измерения.
- Перед переключением диапазона по возможности отключайте питание.
- После работы возвращайте красный щуп в разъём напряжения.
- Не держите щупы руками за металлические наконечники во время измерения.
- Для постоянного тока учитывайте направление подключения.
- Если ток может быть большим, заранее проверьте пределы мультиметра.
Хорошая практика — сначала оценить ситуацию. Если вы проверяете маленькую плату, скорее всего, достаточно миллиамперного диапазона. Если работаете с автомобильной цепью — лучше начинать с амперного входа.
Как выбрать способ проверки в зависимости от ситуации
| Ваша задача | Как действовать |
|---|---|
| Узнать расход батарейки устройством | Включить мультиметр последовательно с нагрузкой и измерить постоянный ток |
| Проверить автомобильный потребитель | Использовать амперный диапазон и учитывать возможную большую нагрузку |
| Найти причину быстрой разрядки аккумулятора | Измерять ток потребления в режиме покоя, когда цепи должны быть выключены |
| Проверить электронный компонент | Использовать малые диапазоны после предварительной оценки тока |
| Измерить ток в бытовой сети | Работать только при понимании техники безопасности и возможностей прибора |
Главное, что нужно запомнить
Проверка силы тока мультиметром несложная процедура, если соблюдать правильный порядок действий. Главное отличие от измерения напряжения — прибор подключается не к двум точкам одновременно, а становится частью цепи.
Перед измерением всегда выбирайте подходящий вход, начинайте с безопасного диапазона и никогда не подключайте амперметр напрямую к источнику питания. Для бытовых задач достаточно запомнить простой алгоритм: отключить питание, правильно подключить щупы, разорвать цепь, поставить мультиметр последовательно и только потом включить устройство.
Если есть сомнения в величине тока или в схеме подключения, лучше сначала разобраться с назначением контактов и параметрами устройства. Несколько минут подготовки обычно экономят время на поиск сгоревшего предохранителя мультиметра или повреждённой детали.
