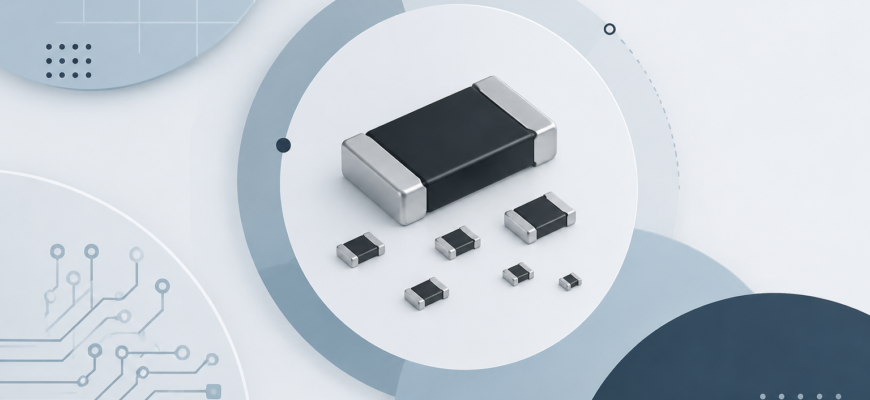

SMD-резисторы: особенности выбора и применения в электронных устройствах

SMD-резисторы стали стандартным решением почти во всей современной электронике — от простых плат управления до сложных промышленных устройств. Они занимают минимум места, подходят для автоматической сборки и позволяют создавать компактные схемы. Но при ремонте или разработке платы часто возникает вопрос: какой именно резистор выбрать и на какие параметры смотреть, кроме сопротивления?

На практике ошибки при выборе SMD-резистора чаще всего происходят не из-за незнания закона Ома, а из-за невнимания к мелочам: размеру корпуса, мощности, точности, температурному коэффициенту и условиям работы. Неправильно подобранный компонент может перегреваться, менять характеристики или выйти из строя уже после сборки устройства.

Разберём, какие бывают SMD-резисторы, чем отличаются разные варианты и как подобрать подходящий элемент для конкретной задачи.

Что такое SMD-резистор и чем он отличается от обычного

SMD-резистор — это резистор для поверхностного монтажа (Surface Mount Device). В отличие от привычных выводных деталей с ножками, он устанавливается прямо на контактные площадки печатной платы.

Основные отличия SMD-компонентов:

• очень маленькие размеры;
• отсутствие длинных выводов, которые занимают место на плате;
• удобство для автоматической установки на производстве;
• хорошая работа на высоких частотах благодаря меньшей паразитной индуктивности;
• возможность размещать большое количество деталей на небольшой площади.

По электрической функции SMD-резистор ничем не отличается от обычного: он ограничивает ток, создаёт нужное сопротивление в цепи, используется в делителях напряжения, цепях обратной связи, подтяжках сигналов и других узлах.

Какие параметры нужно проверить перед покупкой

Выбор SMD-резистора нельзя сводить только к значению сопротивления. Для надёжной работы нужно учитывать несколько характеристик.

Сопротивление

Это основной параметр, который измеряется в омах (Ом). Например, резистор на 1 кОм ограничивает ток сильнее, чем элемент на 100 Ом.

При подборе важно учитывать не только номинальное значение, но и допустимое отклонение. Например, резистор с точностью 5% может иметь фактическое сопротивление немного выше или ниже указанного, а для измерительных цепей чаще используют более точные варианты.

Мощность рассеивания

Мощность показывает, сколько тепла резистор способен выделять без повреждения. Если через элемент проходит слишком большой ток, он начинает нагреваться и может выйти из строя.

Связь между мощностью, сопротивлением и током можно оценить по формуле:

P = I² × R

где:

• P — мощность в ваттах;
• I — ток через резистор;
• R — сопротивление.

Например, в цепях индикации светодиода обычно достаточно маломощного SMD-резистора, а в силовых узлах потребуется компонент большего размера с повышенной допустимой мощностью.

Допуск сопротивления

Допуск показывает, насколько реальное сопротивление может отличаться от номинального.

Допуск	Где обычно применяют	Когда выбирать
±5%	Обычные цепи питания, светодиоды, простые схемы	Когда точность не критична
±1%	Большинство электронных устройств, контроллеры, измерительные узлы	Оптимальный вариант для большинства задач
±0,1% и выше	Точные измерительные схемы	Когда изменение сопротивления влияет на результат работы устройства

Температурный коэффициент сопротивления

Этот параметр показывает, насколько изменится сопротивление при нагреве или охлаждении. Он обозначается как ppm/°C.

Для обычной бытовой электроники этот показатель часто не является главным критерием. Но в измерительной технике, датчиках и точных схемах даже небольшое изменение сопротивления может привести к ошибке.

Типоразмеры SMD-резисторов: какой размер выбрать

Размер корпуса SMD-резистора обозначается четырьмя цифрами. Например, 0603 или 0805. Первые две цифры показывают длину, вторые — ширину корпуса в сотых долях дюйма.

Типоразмер	Особенности	Практическое применение
0201	Очень маленький корпус, требует точного монтажа	Миниатюрная электроника, плотные платы
0402	Компактный вариант, сложнее паять вручную	Мобильные устройства, современные платы
0603	Хороший баланс размера и удобства	Большинство бытовых и любительских проектов
0805	Проще паять, выше доступная мощность	Универсальное применение, ремонт плат
1206	Крупный корпус с хорошей теплоотдачей	Цепи с повышенной нагрузкой

Если плата уже существует, первым делом нужно определить физический размер установленного резистора. Замена на другой корпус возможна не всегда: слишком маленький элемент может не выдержать нагрузку, а слишком большой может просто не поместиться.

Как читать маркировку на SMD-резисторах

На небольших SMD-резисторах маркировка может быть нанесена цифрами, но у самых маленьких корпусов её иногда вообще нет.

Чаще всего встречаются такие варианты:

• 103 — первые две цифры являются значением, третья показывает количество нулей. Получается 10 000 Ом или 10 кОм;
• 472 — 47 с двумя нулями, то есть 4700 Ом;
• 1001 — более точная маркировка, где значение составляет 1000 Ом.

При ремонте платы не стоит полагаться только на внешний вид детали. Одинаковые корпуса могут иметь разные сопротивления, поэтому лучше проверять схему, документацию или измерять компонент мультиметром.

Где применяются SMD-резисторы

Практически любое современное электронное устройство содержит десятки или сотни таких компонентов.

Основные области применения:

• смартфоны и ноутбуки;
• блоки питания;
• контроллеры бытовой техники;
• автомобильная электроника;
• системы управления и автоматика;
• измерительные приборы;
• радиолюбительские проекты.

В простой схеме SMD-резистор может ограничивать ток светодиода. В сложном устройстве он может участвовать в настройке чувствительности датчика или стабилизации работы микроконтроллера.

Как выбрать SMD-резистор под конкретную задачу

Правильный выбор зависит от того, где именно будет работать компонент.

Если нужно заменить резистор на готовой плате

1. Определите сопротивление старой детали по схеме или измерением.
2. Проверьте размер корпуса.
3. Уточните мощность оригинального компонента.
4. Выберите замену с такими же или лучшими характеристиками.

Не стоит ставить резистор только потому, что он физически подходит. Например, элемент с правильным сопротивлением, но меньшей мощностью может быстро перегреться.

Если вы собираете новую плату

Для большинства бытовых и любительских схем разумный выбор — распространённые корпуса 0603 или 0805. Они достаточно компактные, но при этом удобны для ручной пайки.

При разработке стоит заранее определить:

• максимальный ток через резистор;
• условия нагрева внутри корпуса устройства;
• необходимую точность;
• ограничения по размеру платы.

Сценарии выбора: какой вариант подходит именно вам

Ситуация	Что выбрать	Почему
Ремонт обычной бытовой электроники	Резистор с тем же сопротивлением и корпусом	Не требуется усложнять подбор
Самодельная плата для микроконтроллера	0603 или 0805, допуск около 1%	Удобный монтаж и хороший запас
Цепь с заметным нагревом	Более крупный корпус с большей мощностью	Лучшее охлаждение
Точная измерительная схема	Высокоточные резисторы с низким температурным коэффициентом	Меньше ошибок измерения
Очень компактное устройство	0402 или меньше	Экономия места на плате

Частые ошибки при выборе SMD-резисторов

Ошибка 1. Выбирать только по сопротивлению.
Одинаковое сопротивление бывает у деталей с разной мощностью и точностью. В результате резистор может перегреваться или давать нестабильную работу.

Ошибка 2. Ставить слишком маленький корпус без необходимости.
Миниатюрные детали удобны для производства, но сложнее в пайке и ремонте.

Ошибка 3. Игнорировать условия эксплуатации.
Компонент внутри горячего блока питания работает в других условиях, чем такой же резистор на плате управления.

Ошибка 4. Неправильно читать маркировку.
Одна лишняя или пропущенная цифра меняет сопротивление в несколько раз.

Ошибка 5. Менять компонент на случайный аналог.
В ответственных цепях важны не только омы, но и точность, стабильность и мощность.

Практические рекомендации по работе с SMD-резисторами

• Для ручной пайки лучше выбирать корпус, который удобно удерживать и прогревать.
• При ремонте сначала выясняйте причину выхода резистора из строя, а не просто меняйте деталь.
• Если есть сомнения между двумя вариантами, чаще безопаснее выбрать компонент с большим запасом мощности при сохранении остальных параметров.
• Для ответственных схем используйте детали известных производителей и проверенных поставщиков.
• Храните SMD-компоненты подписанными: из-за маленьких размеров одинаковые на вид детали легко перепутать.

Как лучше сделать при подборе SMD-резистора

Самый практичный подход — подбирать компонент в такой последовательности:

1. Определить требуемое сопротивление.
2. Рассчитать или оценить необходимую мощность.
3. Выбрать подходящий типоразмер корпуса.
4. Проверить допуск и температурные характеристики, если схема чувствительна к изменениям.
5. Сравнить выбранный вариант с условиями реальной эксплуатации.

Такой порядок помогает избежать ситуации, когда резистор формально подходит по одному параметру, но не выдерживает работу в устройстве.

Итог: на что смотреть при выборе SMD-резистора

SMD-резистор — простой компонент только на первый взгляд. Для обычной схемы достаточно подобрать правильное сопротивление и подходящий корпус, но в более серьёзных устройствах нужно учитывать мощность, точность и стабильность параметров.

Если вы ремонтируете плату, ориентируйтесь на характеристики установленной детали. Если проектируете новую схему — выбирайте корпус с удобством монтажа и достаточным запасом по нагрузке.

В большинстве практических случаев хорошим универсальным решением становятся распространённые корпуса 0603 и 0805 с точностью около 1%. А для специальных задач уже стоит подбирать резисторы по дополнительным параметрам — мощности, температурному коэффициенту и требованиям конкретной схемы.
