Цветовая маркировка резисторов — это способ узнать номинал детали без надписей и приборов. Вместо цифр на корпус наносят несколько цветных полос, каждая из которых обозначает определённое число, множитель или допуск. На практике это нужно чаще всего при ремонте электроники, сборке схем или проверке деталей, когда маркировка стерлась или резистор установлен без документации.
Главная сложность для новичков в том, что полосы нужно читать в правильном направлении. Ошибка всего на один цвет может превратить резистор на 1 кОм в деталь на 10 кОм, а это уже способно изменить работу всей схемы. Разберёмся, как правильно читать маркировку, что означают цвета и как быстро проверить себя.
- Как устроена цветовая маркировка резистора
- Как понять, с какой стороны читать полосы
- Таблица цветов резисторов: цифры, множители и допуски
- Как расшифровать четырёхполосный резистор пошагово
- Чем отличаются резисторы с четырьмя, пятью и шестью полосами
- Как учитывать допуск резистора на практике
- Частые ошибки при чтении цветных полос
- Как проверить резистор, если маркировка непонятна
- Что делать в разных ситуациях: простой выбор подхода
- Практические рекомендации при работе с резисторами
- Главное, что нужно запомнить о цветовой маркировке резисторов
Как устроена цветовая маркировка резистора
Обычный выводной резистор чаще всего имеет от 4 до 6 цветных полос. Они нанесены кольцами вокруг корпуса и располагаются в определённом порядке.
В классической четырёхполосной маркировке:
- первая полоса показывает первую цифру сопротивления;
- вторая полоса показывает вторую цифру;
- третья полоса является множителем;
- четвёртая полоса указывает допустимое отклонение номинала.

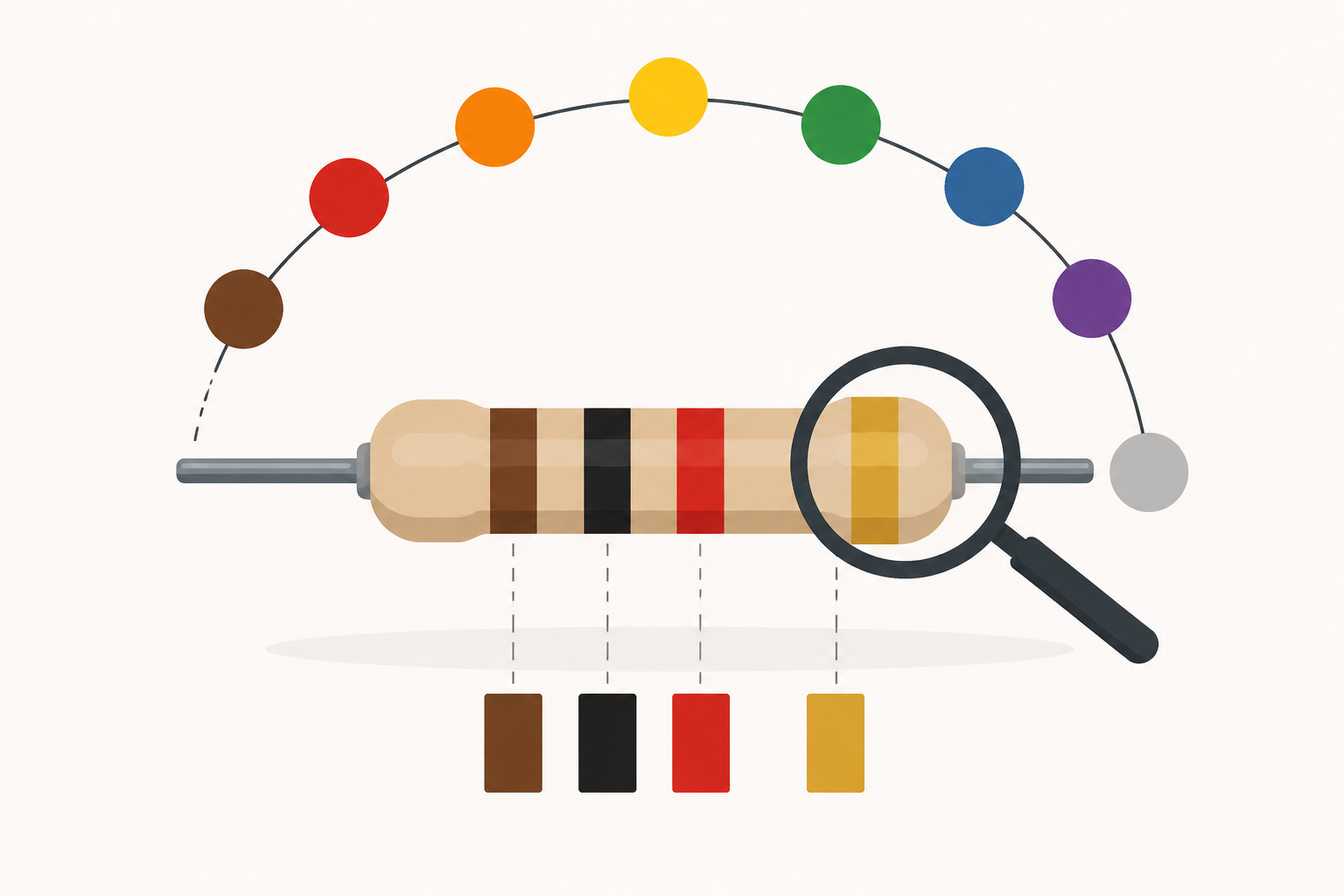

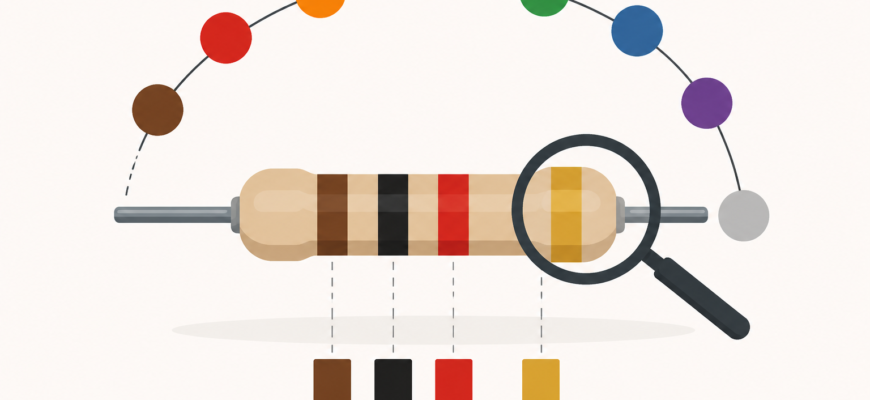

Например, резистор с полосами:
коричневый — чёрный — красный — золотой
расшифровывается так:
- коричневый = 1;
- чёрный = 0;
- красный множитель = ×100;
- золотой допуск = ±5%.
Получается: 10 × 100 = 1000 Ом, то есть резистор на 1 кОм с допуском 5%.
Как понять, с какой стороны читать полосы
Это один из самых частых вопросов. Если начать чтение не с той стороны, получится совершенно другое значение.
Ориентироваться можно по нескольким признакам:
- полоса допуска обычно находится ближе к краю корпуса и имеет заметный отступ;
- золотая и серебряная полосы почти всегда являются последними;
- первая цифра обычно находится ближе к противоположному краю.
Если у вас резистор с четырьмя полосами и одна из них золотая — почти наверняка читать нужно от противоположного конца.
Если направление чтения вызывает сомнения, лучше не угадывать, а проверить сопротивление мультиметром. Особенно это важно в ответственных схемах, где неправильный номинал может привести к выходу компонентов из строя.
Таблица цветов резисторов: цифры, множители и допуски
| Цвет | Цифра | Множитель | Допуск |
|---|---|---|---|
| Чёрный | 0 | ×1 | — |
| Коричневый | 1 | ×10 | ±1% |
| Красный | 2 | ×100 | ±2% |
| Оранжевый | 3 | ×1000 | — |
| Жёлтый | 4 | ×10000 | — |
| Зелёный | 5 | ×100000 | ±0,5% |
| Синий | 6 | ×1000000 | ±0,25% |
| Фиолетовый | 7 | ×10000000 | ±0,1% |
| Серый | 8 | ×100000000 | ±0,05% |
| Белый | 9 | ×1000000000 | — |
| Золотой | — | ×0,1 | ±5% |
| Серебряный | — | ×0,01 | ±10% |
Как расшифровать четырёхполосный резистор пошагово
Для большинства бытовых и учебных схем достаточно уметь работать именно с четырьмя полосами.
- Найдите полосу допуска. Обычно это золотая или серебряная линия с небольшим расстоянием до края.
- Начните читать цвета с противоположной стороны.
- Запишите первые две цифры.
- Умножьте полученное число на значение третьей полосы.
- Добавьте допуск, чтобы понимать возможное отклонение реального сопротивления.
Пример:
Красный — фиолетовый — жёлтый — золотой
Расчёт:
27 × 10000 = 270000 Ом
Итог: 270 кОм ±5%.
Чем отличаются резисторы с четырьмя, пятью и шестью полосами
| Количество полос | Что обозначает | Где встречается |
|---|---|---|
| 4 полосы | 2 цифры, множитель, допуск | Большинство обычных резисторов общего назначения |
| 5 полос | 3 цифры, множитель, допуск | Более точные резисторы с малым отклонением |
| 6 полос | 3 цифры, множитель, допуск, температурный коэффициент | Прецизионные цепи, измерительная техника |
Пятиполосные резисторы часто путают с обычными. Главное отличие — первые три полосы являются цифрами, а не две.
Например:
Коричневый — чёрный — чёрный — красный — коричневый
Это не 10 кОм, а:
100 × 100 = 10000 Ом, то есть 10 кОм с допуском ±1%.
Как учитывать допуск резистора на практике
Номинал резистора почти никогда не равен идеальному значению. Допуск показывает, насколько фактическое сопротивление может отличаться от указанного.
Например, резистор:
1 кОм ±5%
может иметь сопротивление примерно от:
950 Ом до 1050 Ом.
Для обычных схем это нормально. Но в измерительных устройствах, усилителях или точных цепях часто используют резисторы с меньшим допуском.
Частые ошибки при чтении цветных полос
- Чтение с неправильной стороны. Самая распространённая проблема. Особенно если последняя полоса не золотая, а коричневая или красная.
- Путаница между похожими цветами. На старых или перегретых резисторах красный может выглядеть как коричневый.
- Игнорирование множителя. Некоторые запоминают только первые цифры и забывают умножить их на третью полосу.
- Попытка определить точное значение глазами. Даже правильная расшифровка показывает номинал, а не фактическое сопротивление конкретной детали.
- Путаница между полосами и маркировкой других компонентов. Не все цилиндрические детали с кольцами являются резисторами.
Как проверить резистор, если маркировка непонятна
Самый надёжный способ — измерение мультиметром.
- Отключите деталь от питания или выньте её из схемы, если это возможно.
- Переключите мультиметр в режим измерения сопротивления.
- Прикоснитесь щупами к выводам резистора.
- Сравните показание с номиналом, который получился по цветным полосам.
Если резистор установлен в работающей плате, измерение может быть неточным, потому что ток проходит через другие элементы схемы.
Что делать в разных ситуациях: простой выбор подхода
| Ситуация | Лучшее решение |
|---|---|
| Новый резистор с хорошо видимыми полосами | Расшифровать цвета по таблице и проверить расчёт |
| Полосы выцвели или корпус повреждён | Измерить сопротивление мультиметром |
| Резистор стоит в сложной плате | Смотреть схему устройства или сравнивать с аналогичной платой |
| Нужна точная замена детали | Учитывать сопротивление, мощность и допуск, а не только цветовые полосы |
Практические рекомендации при работе с резисторами
- Не полагайтесь только на память — держите под рукой таблицу цветов, особенно при ремонте.
- Если есть сомнения между двумя цветами, проверяйте мультиметром.
- При замене детали смотрите не только номинал, но и мощность резистора.
- Для ответственных схем лучше выбирать резисторы с подходящим допуском, а не ставить первый попавшийся вариант.
- Перед пайкой записывайте значение детали, если полосы плохо читаются после нагрева.
Главное, что нужно запомнить о цветовой маркировке резисторов
Цветовая маркировка резисторов работает по простому принципу: первые полосы дают число, следующая показывает множитель, а последняя — допустимое отклонение. Основная задача не в том, чтобы заучить все комбинации, а научиться правильно читать порядок полос.
Для большинства случаев достаточно помнить три шага: найти полосу допуска, прочитать цифры, применить множитель. Если маркировка вызывает сомнения — измерение мультиметром всегда надёжнее визуального определения.
Правильно расшифрованный резистор помогает избежать ошибок при ремонте и сборке схем. А привычка проверять номиналы перед установкой экономит время и защищает электронику от лишних проблем.
