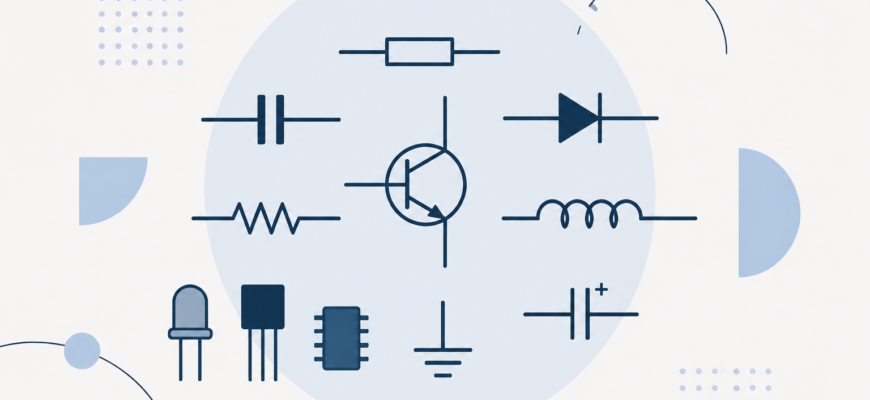

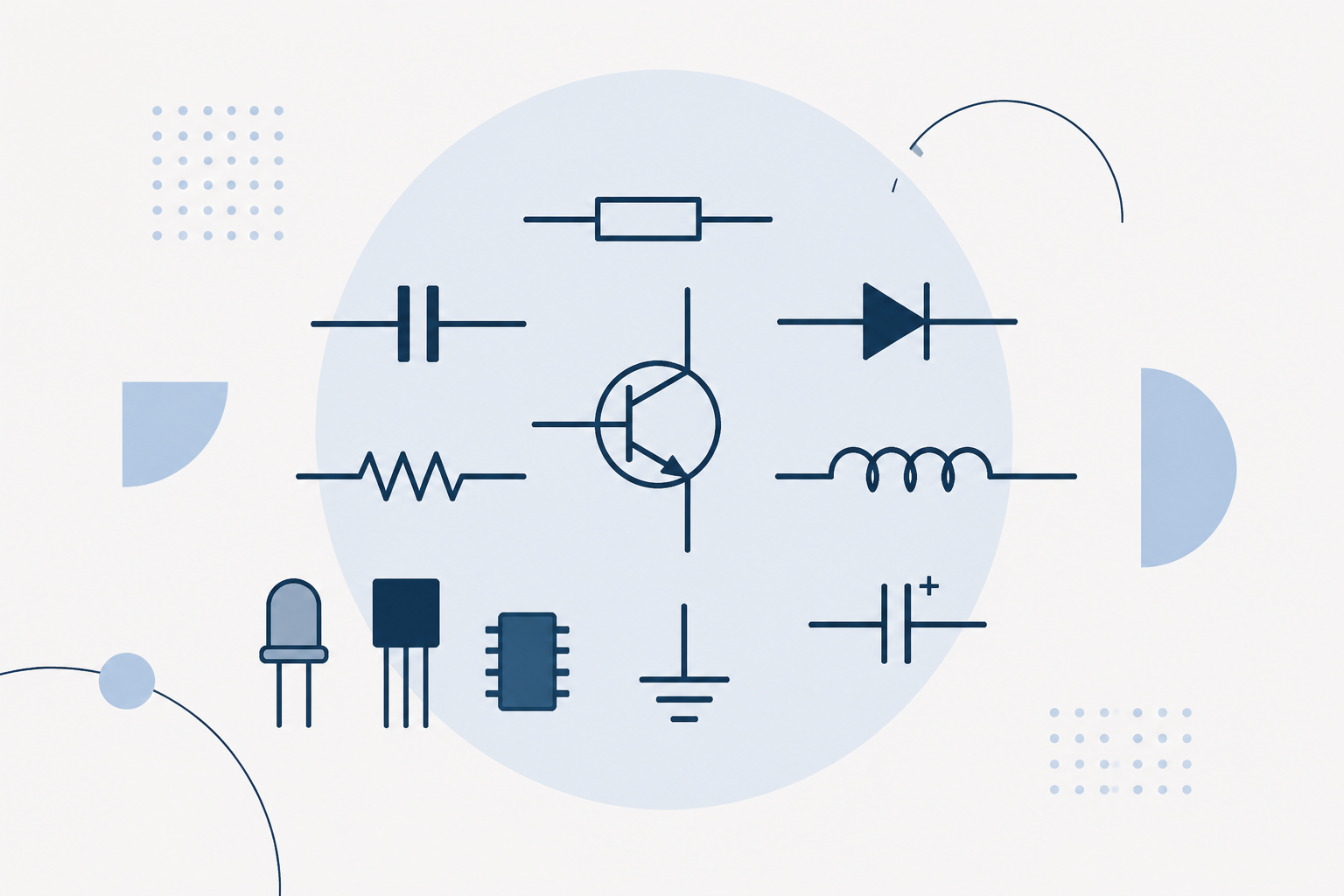

Условные графические обозначения радиодеталей — это своеобразный язык электрических схем. По ним можно понять, какие элементы установлены в устройстве, как они соединены между собой и какую роль выполняют. Человек, который впервые открывает схему радиоприёмника, блока питания или усилителя, часто видит набор непонятных значков. Но после знакомства с основными обозначениями схема перестаёт выглядеть как сложный рисунок.
На практике чаще всего нужно не выучить все символы подряд, а быстро определить несколько ключевых деталей: где стоит питание, какие элементы ограничивают ток, где находятся фильтры, переключатели и активные компоненты. Именно такой подход помогает при ремонте, сборке и проверке электронных устройств.
Зачем нужны графические обозначения на схемах
На плате радиодеталь можно увидеть глазами: резистор выглядит как небольшой цилиндр, конденсатор — как корпус с выводами, микросхема — как чёрная коробочка с ножками. Но электрическая схема показывает не внешний вид детали, а её функцию.
Например, резистор на схеме обозначается символом, который говорит: этот элемент создаёт сопротивление и влияет на ток или напряжение. По расположению резистора относительно других деталей можно понять его назначение — ограничение тока, деление напряжения, настройка режима работы транзистора.
Графические обозначения нужны, чтобы:
- быстро читать принципиальные схемы разных устройств;
- понимать назначение компонентов без просмотра конструкции;
- правильно собирать электронные узлы;
- искать неисправности при ремонте;
- объяснять работу устройства другим специалистам.
Основные группы радиодеталей и их обозначения
Большинство элементов на схемах имеют буквенное обозначение и графический символ. Буква помогает понять тип детали, а рисунок показывает её электрическую функцию.
| Элемент | Буквенное обозначение | Что показывает символ | Где встречается |
|---|---|---|---|
| Резистор | R | Сопротивление, ограничение или изменение тока | Усилители, блоки питания, платы управления |
| Конденсатор | C | Накопление заряда и работа с переменной составляющей сигнала | Фильтры, цепи питания, генераторы |
| Катушка индуктивности | L | Создание магнитного поля при прохождении тока | Фильтры, радиотехника, преобразователи |
| Диод | D | Проведение тока преимущественно в одном направлении | Выпрямители, защита, стабилизация |
| Транзистор | Q | Усиление сигнала или управление током | Усилители, ключевые схемы |
| Микросхема | DA или IC | Сложный электронный узел внутри корпуса | Контроллеры, усилители, логические устройства |
| Переключатель | S | Механическое изменение электрического соединения | Кнопки, тумблеры, селекторы |
Как читать обозначения резисторов, конденсаторов и катушек
Пассивные компоненты встречаются почти в каждой схеме. Именно с них обычно начинают изучение обозначений радиодеталей.
Резисторы
Резистор обозначается как элемент с сопротивлением между двумя выводами. В зависимости от стандарта оформления схема может использовать прямоугольный символ или зигзагообразную линию.
Рядом с обозначением обычно указывается номинал. Например, запись «10 кОм» означает сопротивление 10 000 Ом. Если рядом стоит несколько резисторов, их различают по номерам: R1, R2, R3.
Особое внимание стоит уделять переменным резисторам. У них появляется дополнительный вывод и стрелка, которая показывает возможность регулировки сопротивления. Такие элементы используют в регуляторах громкости, настройках яркости и различных подстроечных цепях.
Конденсаторы
Конденсатор на схеме выглядит как два проводника, разделённых промежутком. Он может временно накапливать заряд и отдавать его обратно в цепь.
Основные варианты обозначений:
- обычный неполярный конденсатор — используется там, где направление подключения не важно;
- электролитический конденсатор — имеет обозначение полярности, его нельзя подключать наоборот;
- переменный конденсатор — содержит элемент регулировки.
При чтении схемы важно смотреть не только на символ, но и на подключение. Один и тот же конденсатор может работать как фильтр питания, разделительный элемент или часть колебательного контура.
Катушки индуктивности
Катушка обозначается в виде нескольких витков. В реальных устройствах она может выглядеть как небольшая намотка провода на сердечнике.
На схемах катушки часто встречаются рядом с конденсаторами. Вместе они образуют фильтры, которые пропускают одни частоты и подавляют другие.
Как распознать полупроводниковые элементы
Полупроводниковые детали сложнее пассивных компонентов, потому что их работа зависит от направления подключения и режима работы.
Диоды
Диод имеет два вывода: анод и катод. На схеме обязательно показывается направление, в котором он пропускает ток.
Чаще всего диоды используют для:
- выпрямления переменного напряжения;
- защиты от неправильной полярности;
- ограничения уровня сигнала;
- создания световой индикации.
Транзисторы
Транзистор на схеме выглядит как элемент с тремя выводами. В зависимости от типа это могут быть база, коллектор и эмиттер или затвор, сток и исток.
При чтении схемы важно не просто узнать символ транзистора, а понять его роль. Один и тот же элемент может работать как усилитель слабого сигнала или как электронный выключатель.
Микросхемы
Микросхемы обычно изображают в виде прямоугольника с выводами. Внутреннее устройство на простой схеме не показывают — важны только внешние соединения.
Около микросхемы можно увидеть номера выводов, обозначения питания, входов и выходов. Именно по этим связям определяется её функция в устройстве.
Обозначения соединений, питания и вспомогательных элементов
Даже правильно найденные детали не помогут понять схему, если не разобраться в линиях и соединениях.
На схемах используются:
- проводники — линии, показывающие электрическое соединение;
- точки соединения — места, где несколько линий действительно соединены;
- земля (GND) — общий провод схемы;
- источники питания — обозначения напряжения и подключения к нему;
- разъёмы — точки подключения внешних устройств.
Частая ошибка новичков — считать пересечение линий соединением. На многих схемах две линии могут просто пересекаться без электрического контакта. Если соединение есть, обычно ставится специальная точка.
Как быстро научиться читать схемы: практический порядок действий
Не стоит пытаться сразу запомнить все возможные символы. Гораздо эффективнее разбирать реальные схемы по шагам.
- Найдите источник питания и общий провод.
- Определите основные узлы: вход, обработка сигнала, выход.
- Отметьте знакомые элементы — резисторы, конденсаторы, диоды.
- Посмотрите, какие детали соединены между собой.
- Определите назначение каждого участка схемы.
Например, если возле входа усилителя стоит конденсатор, за ним резистор на землю, а дальше транзистор, можно предположить, что это участок обработки входного сигнала. Даже без полного знания устройства схема уже становится понятнее.
Частые ошибки при работе с обозначениями радиодеталей
Большинство проблем при чтении схем возникает не из-за сложности символов, а из-за неверного понимания связей между элементами.
- Путать внешний вид детали и её обозначение. Один и тот же тип компонента может иметь разные корпуса, но на схеме его функция будет обозначена одинаково.
- Игнорировать полярность. Особенно опасно для электролитических конденсаторов и диодов.
- Смотреть только на отдельные символы. Значение элемента часто становится понятно только из его окружения.
- Не учитывать обозначения номиналов. Резистор на 100 Ом и резистор на 100 кОм выглядят одинаково на схеме, но работают совершенно по-разному.
- Пытаться учить все обозначения без практики. Запоминание десятков символов без разбора реальных схем быстро забывается.
Как выбрать правильный подход к изучению обозначений
Способ изучения зависит от задачи, ради которой человек открыл схему.
| Ситуация | На что обратить внимание | Как действовать |
|---|---|---|
| Нужно отремонтировать устройство | Обозначения элементов рядом с неисправным узлом | Изучать схему конкретного участка и проверять детали по очереди |
| Нужно собрать простую схему | Базовые символы и соединения | Начать с резисторов, конденсаторов, диодов и источников питания |
| Нужно проектировать устройства | Полные стандарты обозначений | Изучать схемы разных производителей и правила оформления |
| Нужно понять готовую плату | Связь между обозначением на схеме и маркировкой на плате | Сравнивать позиции R1, C5, Q2 и реальные компоненты |
Практические рекомендации при чтении схем
Чтобы быстрее разбираться в условных графических обозначениях радиодеталей, полезно придерживаться нескольких правил:
- начинайте с простых схем, где есть несколько типов компонентов;
- держите рядом список основных обозначений и постепенно расширяйте его;
- изучайте не отдельный символ, а его роль в цепи;
- сравнивайте принципиальную схему с реальной платой;
- проверяйте обозначения по стандартам, если работаете с промышленной документацией.
Хороший навык — уметь ответить на простой вопрос: «Зачем эта деталь стоит именно здесь?». Если назначение понятно, обозначение уже перестаёт быть просто значком на бумаге.
Что делать в разных ситуациях
Если вы только начинаете изучать электронику: не пытайтесь сразу разбирать сложные схемы с микроконтроллерами. Начните с цепей питания, простых усилителей и фильтров.
Если вы ремонтируете бытовую технику: сначала найдите узел питания, защитные элементы и компоненты, которые чаще выходят из строя. Полное понимание всей схемы не всегда требуется.
Если вы собираете собственное устройство: используйте обозначения последовательно и подписывайте элементы. Это значительно упростит проверку и будущий ремонт.
Если вы изучаете схемы профессионально: переходите от базовых символов к стандартам оформления, условным обозначениям сложных блоков и принципам построения документации.
Главное, что нужно запомнить
Условные графические обозначения радиодеталей — это не набор случайных значков, а удобный способ показать работу электронной схемы. Сначала достаточно уверенно знать основные элементы: резисторы, конденсаторы, катушки, диоды, транзисторы и микросхемы.
Лучший способ научиться читать схемы — не заучивать символы отдельно, а постоянно связывать их с задачей детали в цепи. Когда становится понятно, почему компонент устано
