Закон Ома — это один из самых полезных инструментов в электротехнике. С его помощью можно понять, почему перегревается провод, какой ток пойдёт через устройство, подходит ли блок питания и почему одна лампа светит ярко, а другая едва заметно. На практике он нужен не только инженерам: даже при простом ремонте электрики или сборке схемы знание закона Ома помогает избежать ошибок.
Главная идея простая: ток в электрической цепи зависит от напряжения и сопротивления. Если известно два параметра, третий можно легко рассчитать. Но важно понимать не только формулу, а и то, как применять её в реальных ситуациях.
Что показывает закон Ома простыми словами
Закон Ома описывает связь между тремя основными величинами:
- Напряжение (U) — сила, которая «толкает» электрический ток. Измеряется в вольтах (В).
- Ток (I) — количество электричества, проходящего через цепь за определённое время. Измеряется в амперах (А).
- Сопротивление (R) — насколько элемент мешает прохождению тока. Измеряется в омах (Ом).

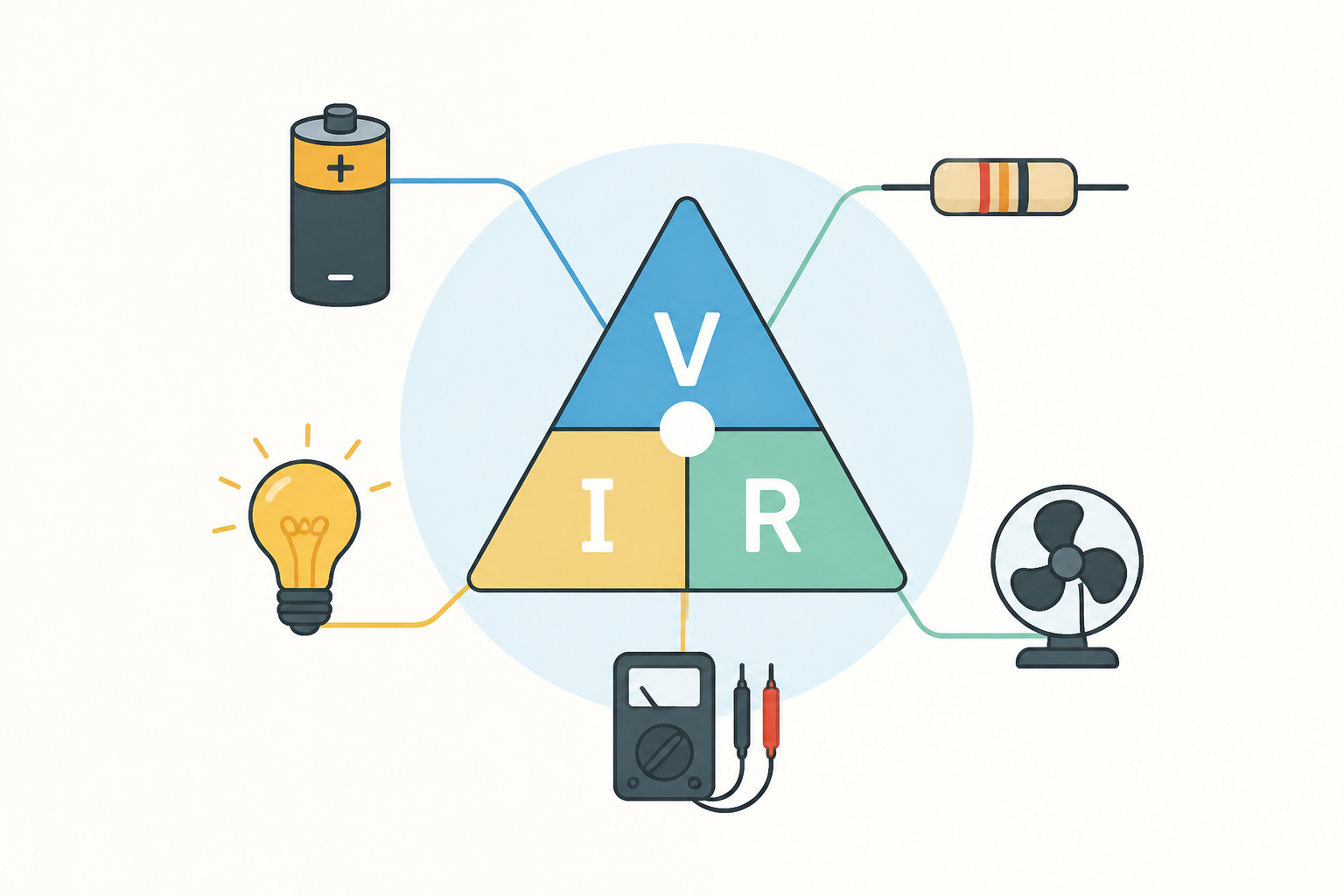

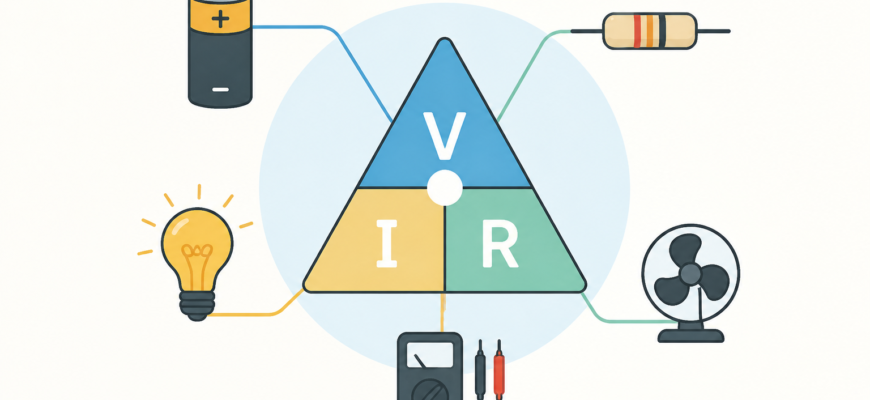

Связь между ними выражается формулой:
I = U / R
То есть ток равен напряжению, делённому на сопротивление.
Из этой формулы можно получить и другие варианты расчёта:
- U = I × R — можно узнать необходимое напряжение;
- R = U / I — можно определить сопротивление нагрузки.
На практике это означает следующее: если увеличить напряжение при том же сопротивлении, ток возрастёт. Если увеличить сопротивление — ток уменьшится.
Как представить закон Ома на бытовом примере
Представим обычный водопровод. Давление воды похоже на напряжение, поток воды — на ток, а узкая труба — на сопротивление.
Если увеличить давление, через трубу пойдёт больше воды. Если поставить более узкую трубу, поток уменьшится. В электрической цепи происходит похожий процесс.
Например, подключаем лампу сопротивлением 100 Ом к аккумулятору на 12 В:
I = 12 / 100 = 0,12 А
Через лампу будет проходить ток около 0,12 ампера.
Зная это значение, уже можно оценить нагрузку на аккумулятор и подобрать подходящие провода.
Практические примеры применения закона Ома
Пример 1. Расчёт тока для автомобильной лампы
Допустим, есть автомобильная лампа мощностью 60 Вт, работающая от сети 12 В. Сначала можно определить ток через формулу мощности:
I = P / U
Получаем:
I = 60 / 12 = 5 А
Лампа потребляет примерно 5 ампер. Это значение нужно учитывать при выборе предохранителя и сечения проводов.
Если поставить слишком тонкий провод, он будет нагреваться. В этом случае проблема возникает не из-за самой лампы, а из-за неправильного расчёта цепи.
Пример 2. Подбор резистора для светодиода
Светодиоды нельзя просто подключать напрямую к источнику питания. У них небольшое сопротивление, поэтому ток может резко вырасти и вывести элемент из строя.
Допустим:
- источник питания — 5 В;
- рабочее напряжение светодиода — 2 В;
- нужный ток — 0,02 А.
На резисторе должно погаситься:
5 — 2 = 3 В
Сопротивление рассчитывается так:
R = 3 / 0,02 = 150 Ом
Значит, нужен резистор примерно на 150 Ом.
Пример 3. Почему нагревается зарядное устройство или провод
Частая ситуация: человек подключает мощный прибор через неподходящий удлинитель, после чего кабель становится горячим.
Причина в том, что через сопротивление провода проходит большой ток. При этом часть энергии превращается в тепло.
Если увеличить нагрузку, ток возрастёт, а нагрев усилится. Поэтому при расчёте электропроводки всегда учитывают не только напряжение, но и ток.
Какие величины нужно знать для разных задач
| Задача | Что известно | Что нужно найти | Используемая формула |
|---|---|---|---|
| Узнать ток нагрузки | Напряжение и сопротивление | Ток | I = U / R |
| Подобрать сопротивление | Напряжение и нужный ток | Сопротивление | R = U / I |
| Проверить источник питания | Мощность и напряжение устройства | Ток потребления | I = P / U |
| Проверить проводку | Ток нагрузки | Допустимость цепи | Сравнение тока с возможностями провода |
Как применять закон Ома при работе с цепями
Перед расчётом не стоит сразу подставлять числа в формулу. Сначала нужно понять, что именно требуется узнать.
- Определите, какие данные уже известны: напряжение, ток, сопротивление или мощность.
- Выберите нужную формулу.
- Проверьте единицы измерения: вольты, амперы и омы должны соответствовать друг другу.
- После расчёта оцените результат с точки зрения реальной работы устройства.
Например, если расчёт показывает ток 50 ампер для маленького электронного устройства, скорее всего, где-то допущена ошибка. Закон Ома помогает получить число, но здравый смысл помогает понять, реалистично ли оно.
Что выбрать в зависимости от ситуации
Одинаковая формула применяется по-разному. Вот несколько типичных случаев:
- Нужно подобрать резистор для схемы. Сначала определите допустимый ток элемента, затем рассчитайте сопротивление.
- Нужно проверить, выдержит ли блок питания устройство. Рассчитайте ток потребления и сравните его с возможностями блока.
- Нужно найти причину слабой работы прибора. Проверьте напряжение под нагрузкой. Иногда проблема не в устройстве, а в падении напряжения на проводах.
- Нужно оценить нагрев проводки. Смотрите прежде всего на ток, потому что именно он сильнее всего влияет на нагрев.
Частые ошибки при использовании закона Ома
Ошибка 1. Путать напряжение и ток.
Напряжение показывает «силу воздействия», а ток — реальное движение электричества в цепи. Большое напряжение не всегда означает большой ток.
Ошибка 2. Рассчитывать нагрузку только по напряжению.
Два устройства могут работать от одинаковых 12 В, но потреблять совершенно разный ток.
Ошибка 3. Игнорировать сопротивление проводов.
В коротких цепях им часто пренебрегают, но на длинных проводах падение напряжения может стать заметным.
Ошибка 4. Использовать формулу без проверки условий.
Закон Ома применяют для обычных проводников при стабильных условиях. Некоторые элементы имеют нелинейную зависимость между током и напряжением.
Как лучше считать на практике
Есть несколько привычек, которые делают расчёты надёжнее:
- Всегда записывайте исходные данные перед расчётом.
- Переводите все значения в одинаковые единицы измерения.
- Оставляйте запас по нагрузке, если выбираете оборудование.
- Проверяйте результат измерительным прибором, если цепь уже собрана.
- Не забывайте, что реальные детали имеют отклонения от номинальных значений.
Например, резистор с маркировкой 100 Ом может иметь допустимое отклонение, а аккумулятор на 12 В не всегда выдаёт ровно 12 В во время работы. Поэтому расчёт — это основа, но не единственный этап проверки.
Почему закон Ома важен даже для бытовых задач
Многие электрические проблемы появляются из-за неправильной оценки нагрузки. Человек видит знакомое напряжение — например, 5 В у USB-устройства или 12 В в автомобиле — и думает, что все подобные устройства работают одинаково. Но реальная нагрузка определяется током.
Закон Ома позволяет быстро ответить на практические вопросы:
- какой ток будет потреблять устройство;
- какой резистор нужен для схемы;
- почему нагревается провод;
- подходит ли источник питания;
- какое сопротивление имеет элемент.
Главное, что нужно запомнить
Закон Ома — это не просто формула из учебника, а рабочий инструмент для понимания электрических цепей. Всегда начинайте с трёх вопросов: какое напряжение есть в цепи, какое сопротивление оказывает нагрузка и какой ток получится в результате.
Если нужно рассчитать простую цепь — используйте формулу I = U / R. Если выбираете детали или проверяете готовое устройство — обязательно учитывайте реальные условия работы, запас по нагрузке и характеристики компонентов.
Правильное применение закона Ома помогает не только получить нужное число, но и понять, почему электрическая схема работает именно так.
