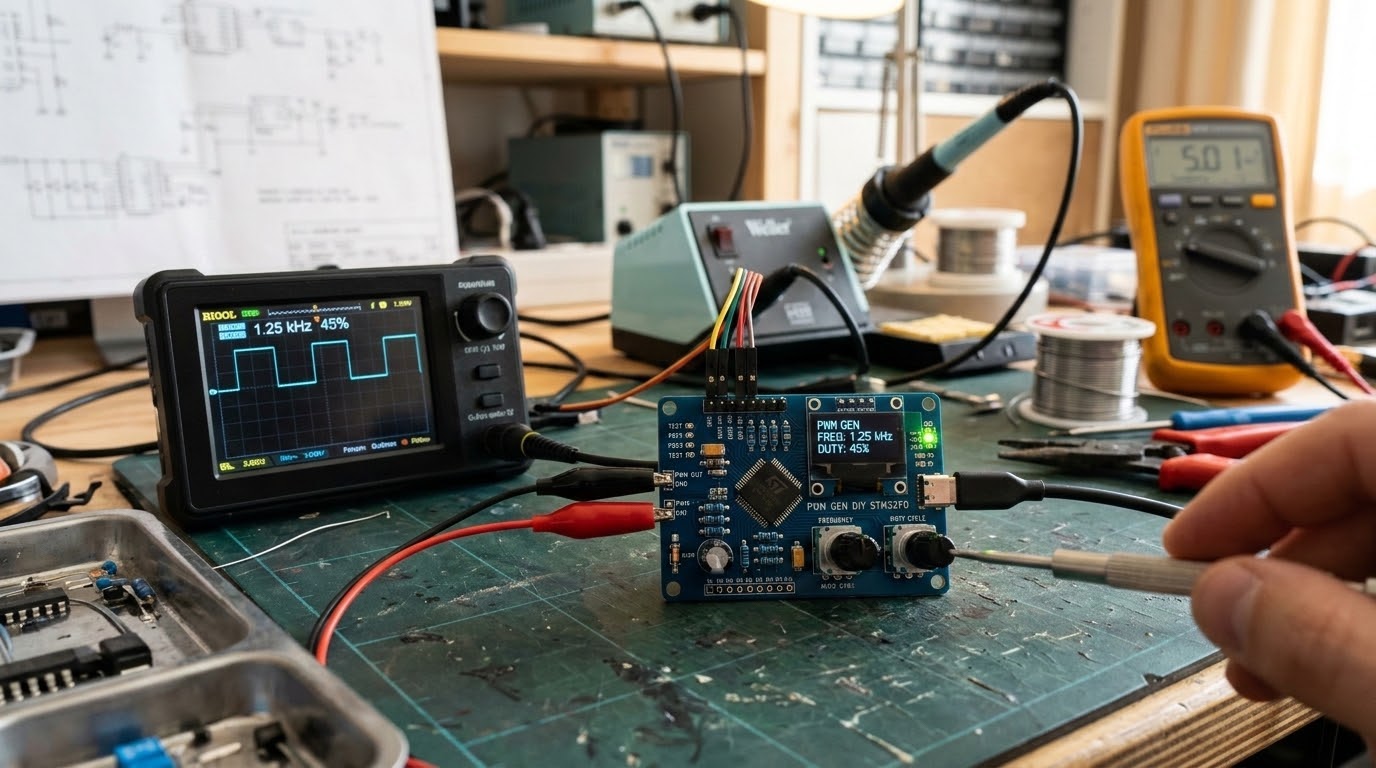

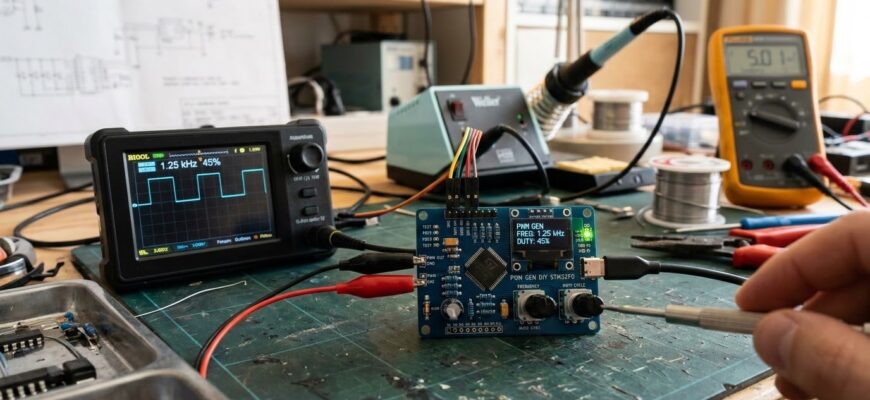

DIY‑модуль генератора PWM‑сигнала на STM32F0: от идеи до работающей платки

Если вы читаете это, скорее всего вам нужен компактный, гибкий генератор PWM-сигнала для конкретной задачи: управление светодиодами, сервоприводами, мотором, простой цифро-аналоговой генерации или тестовых импульсов. При этом, как и у многих любителей и инженеров-практиков, есть желание собрать его самому, запрограммировать под свои требования и, главное, попробовать пайку реально мелкого кристалла STM32.

В этом материале я расскажу, как собрать модуль генератора PWM-сигнала на STM32F0, чтобы он реально работал, а не просто «моргал светодиодом». Без пересказа даташитов ради даташитов — только то, что нужно для рабочего устройства в условиях домашней лаборатории.

Почему STM32F0, а не что-нибудь попроще

Если вам нужен PWM, первое, что приходит в голову — Arduino или 555 таймер. Это рабочие варианты, но для ряда задач они:

• слишком грубые по частоте и разрешению;
• имеют ограниченную гибкость по режимам;
• требуют больше обвязки «под руку», чем STM32.

STM32F0 — это серия недорогих микроконтроллеров на Cortex‑M0 с нормальным набором таймеров и удобной настройкой PWM. Для DIY-модуля они хороши тем, что:

• дают несколько каналов PWM с раздельной настройкой;
• позволяют менять частоту, скважность, полярность прямо в коде;
• имеют простую подачу питания (3.3 В, не требуют «фирменных» схем);
• программируются по SWD, без сложного программатора.

Если вы уже хоть раз паяли SMD 0805, то пайка STM32F0 в LQFP-48 или LQFP-32 будет вполне реальной задачей, просто требует аккуратности.

Самое важное до начала пайки

Прежде чем брать в руки паяльник, решите три вещи:

1. Зачем вам PWM:
   • управление яркостью светодиодов;
   • управление сервоприводами;
   • генерация звука / простого тона;
   • имитация аналогового сигнала через RC-фильтр;
   • тестовый сигнал для отладки других устройств.
2. Какая частота и разрешение реально нужны:
   • для светодиодов — часто 1–2 кГц, чтобы не было мерцания;
   • для сервоприводов — 50 Гц, но с очень точной скважностью;
   • для DC‑DC и моторов — десятки и сотни кГц.
3. Какое разрешение вам комфортно:
   • 8‑бит (0–255) — для многих аналоговых задач хватит;
   • 16‑бит и выше — там, где нужна плавность и точность.

Именно от этих требований зависит выбор конкретной модели микроконтроллера в серии F0: количество таймеров, channel‑ов, максимальная частота шины и, соответственно, реальное разрешение при нужной вам частоте PWM.

Какую STM32F0 выбрать: под руку и под задачу

Серия STM32F0 довольно широкая, но для DIY-модуля PWM я обычно смотрю в сторону трёх вариантов:

• STM32F030 — самый простой вход в мир STM32, дешевый, компактный, есть таймеры, несколько каналов под PWM.
• STM32F042 — чуть современнее, часто с USB, позволяет сделать модуль, который можно подключать прямо в компьютер без внешнего UART‑адаптера.
• STM32F072 — вариант побогаче: больше таймеров, больше каналов, часто встречается на готовых «отладочных» платах.

Что реально важно для PWM-модуля:

• наличие general-purpose таймеров (TIM2, TIM3) с несколькими каналами;
• возможность настройки предделителя и автоперезагрузки для точной частоты;
• количество GPIO, на которые эти таймеры могут выводить сигнал;
• наличие стабильного тактирования — проще, если есть внутренний HSI с подстройкой.

STM32F030/F042 спокойно дают несколько десятков килогерц PWM с нормальным разрешением для большинства DIY-задач. Если вы не собираетесь делать DC‑DC на сотни кГц с очень высоким разрешением, этого хватит с запасом.

Схема: минимум обвязки, максимум гибкости

Главная прелесть STM32F0 для самодельной плат — минимальная обвязка. Вам не нужно «секретных» схем, просто соблюдайте базовые правила:

1. Питание:
   • стабильные 3.3 В;
   • конденсаторы 100 нФ у каждого вывода VDD/VSS;
   • общий электролит/керамика 1–10 мкФ на линию 3.3.
2. Сброс: кнопка на NRST + резистор подтяжки, по желанию конденсатор для помех.
3. Тактирование: если нужна высокая точность частоты — внешний кварц 8 МГц; если не критично, можно обойтись внутренним HSI + калибровкой.
4. Отладка: выведите SWDIO и SWCLK на штырьковые выводы или на 4‑пиновый разъём.

Типовая минимальная обвязка:

• пара каналов таймеров на отдельные выводы на плату (для подключения нагрузки/светодиодов/MOSFET);
• делитель напряжения для потенциометра управления скважностью или частотой;
• светодиод на линии 3.3 для индикации;
• разъём или штырьки для SWD.

Если вам нужен аналоговый выход из PWM, добавьте RC-фильтр:

• резистор порядка 1–10 кОм;
• конденсатор примерно 1–10 мкФ или десятки нФ, в зависимости от частоты PWM и требований к пульсациям.

Это не заменяет «настоящий» ЦАП, но для управления чем-то несовершенным вполне подходит.

Коротко о том, как работает PWM внутри STM32F0

Чтобы потом не удивляться поведению выводов, полезно представлять основную идею:

• таймер считает по определённой частоте (после предделителя);
• при достижении значения регистра сравнения — меняется состояние выхода (0→1 или 1→0);
• при достижении значения автоперезагрузки — счёт сбрасывается и начинается заново.

Скважность получается как отношение значения сравнения к автоперезагрузке. Если вам нужно 75% — просто делаете значение ¾ от автоперезагрузки; 50% — половину и так далее.

STM32F0 даёт вам:

• несколько независимых таймеров;
• настраиваемую частоту;
• настраиваемое разрешение (через значение автоперезагрузки);
• разные режимы (edge‑aligned, center‑aligned — для моторов иногда полезно).

Пайка кристалла: что реально нужно

Основной страх: «я не смогу паять LQFP». На практике — реально, если не гнаться за BGA и не использовать паяльник с жалом «лопата».

Что я подразумеваю под DIY-пайкой:

• ручная пайка паяльником или термофеном с флюсом, в домашних условиях;
• без дорогих станков и промышленных систем.

Что понадобится

• паяльник с тонким жалом или термофен с насадкой;

<лип>хороший флюс (гелевый или жидкий, не требующий промывки);

• припой с флюсовым сердечником или плюс отдельный припой;
• оптика (лупа или микроскоп), хотя бы простая;
• пинцет, салфетки, изопропиловый спирт.

Порядок работы

1. Подготовьте плату: чистка, обезжиривание.
2. Нанесите флюс на площадки под микроконтроллер.
3. Совместите кристалл с площадками, закрепите по уголкам парой капель припоя.
4. Пройдитесь по всем ножкам мелкими каплями припоя, помогает флюс, поверхностное натяжение само припаивает ножки к площадкам.
5. Проверьте мосты под лупой, при необходимости лишний припой уберите оплёткой или салфеткой.

Самое страшное — перегреть кристалл. Лучше работать быстро, но точно. Паять феном часто проще: меньше шанса долго греть один край.

Программирование: несколько слов о том, как это собрать без боли

STM32F0 программируется через SWD, для этого удобно взять:

• ST‑Link/V2 (оригинал или клон);
• или Black Magic Probe, если нравится «взрослая» отладка.

По софту — несколько комбинаций, каждая со своими плюсами:

• STM32CubeIDE + CubeMX + HAL — быстро настраивать, много готовых примеров;
• чистый CMSIS + GCC + Makefile — для тех, кто любит знать, что происходит;
• Arduino core для STM32 — если не хотите связываться с низким уровнем.

Если ваша цель — просто получить PWM, проще всего начать с CubeMX, включить таймер, настроить каналы, сгенерировать код и дописать свою логику во главном цикле.

Частые ошибки и как их не повторять

Когда впервые собираете STM32F0 на своей плате для PWM, чаще всего натыкаетесь на одни и те же подводные камни:

• Нет питания на VDDA или не разведён пит:
  без нормального питания MCU может «частично жить» или вести себя непредсказуемо.
  Исправление: внимательно проверьте все выводы питания, подтяжки и конденсаторы.
• Забыли SWD‑линии или перепутали:
  программатор не «видит» микроконтроллер, вы решили, что кристалл сгорел.
  Исправление: разводите SWD сразу, потом «допилить» плату очень больно.
• Неправильный флюс или его отсутствие:
  ножки кристаллятся, мосты, не держится припой.
  Исправление: хороший флюс и тонкое жало решают 90% проблем.
• Неверно рассчитанные делители:
  таймер считает не там, где вы ожидаете, получается не та частота, «плавают» фронты.
  Исправление: считайте частоты таймера и предделителей на бумаге перед зашиванием в код.
• Неподключённый кварц или отключённый в коде:
  устройство работает «как-то не так» по частоте.
  Исправление: либо рассчитывайте на внутренний HSI, либо проверьте, что кварц действительно запущен.

Ошибка, которую часто игнорируют: привыкнув к 5 В Arduino, вы подаёте 5 В прямо на GPIO STM32F0 — и потом удивляетсь, что что-то «дергается», перегревается или вообще живёт нестабильно. У STM32F0 большая часть выводов не толерантна к 5 В. Для управления 5 В логикой лучше ставить транзисторы/ MOSFET или схемы с открытым коллектором/истоком.

Что лучше делать с самодельной PWM-платой

Если вы сделали простой модуль на STM32F0, его можно использовать в нескольких практических сценариях. Выбор реализации зависит от того, что именно вас интересует:

• Регулировка яркости светодиодов (плавный свет):
  • используйте PWM частотой порядка 1–2 кГц;
  • подключите светодиоды через транзисторы или MOSFET;
  • можно добавить кнопки или потенциометр для изменения скважности.
• Управление сервоприводами:
  • частота около 50 Гц;
  • очень точная длительность импульса в диапазоне примерно 1–2 мс;
  • лучше использовать один таймер с несколькими каналами под разные серво.
• Простой «аналоговый» выход:
  • сформируйте фильтр низких частот (RC) с PWM;
  • частоты PWM побольше, чтобы фильтру было проще;
  • помните, что это не линейный ЦАП, но для индикации и управления подходит.
• Генератор звука или тестового сигнала:
  • ШИМ‑выход на простой динамик через конденсатор и резистор;
  • для интересных сигналов — часто менять скважность в прерывании таймера.

Какой из этих сценариев вы выберете, зависит от вашего интереса: свет, механика, звук или учебный эксперимент.

Если вам нужен выбор: покупная плата или DIY с нуля

Если у вас мало времени, проще взять готовую отладочную плату со STM32F0 (например, F072 Discovery или Nucleo) и просто загрузить свой код PWM. Если же задача — именно самостоятельная сборка и пайка — мой путь:

• минимальная обвязка: стабилизатор питания, пара кнопок, выходы на внешние компоненты;
• можно сделать модуль без сложной разводки — для PWM‑задач многослойность скорее перебор;
• максимальная гибкость: берите LQFP-48, чтобы получить больше выводов.

Что в итоге вы получаете

Главный выигрыш самодельного модуля — понимание и контроль:

• вы сами ставите необходимую частоту и разрешение PWM;
• вы определяете, сколько каналов и какой логики нужно;
• получаете реальный опыт пайки тонкого кристалла и настройки не очень «дружелюбной» микроэлектроники.

Если идея — просто быстро получить стабильный PWM-сигнал для светодиодов, серво или моторов, самодельный модуль на STM32F0 вполне окупает усилия. Если же важна компактность и серийность, это уже ближе к профессиональной разработке плат, но для хобби и лабораторных задач этот подход работает хорошо.

Что делать дальше

• выбрать конкретную модель (F030/F042/F072) и корпус, который вам реально по силам паять;
• нарисовать минимальную схему в редакторе или на бумаге, вывести нужные PWM‑каналы на пины;
• подготовить паяльный набор, флюс, лупу или микроскоп;
• собрать первое ядро: питание, сброс, SWD, хотя бы один светодиод;
• написать или взять за основу простой PWM‑пример, загрузить, убедиться, что сигнал совпадает с расчётом.

После первой успешной попытки можно наращивать функциональность: добавлять потенциометры, USB, CAN, дополнительные каналы, фильтры и схемы нагрузки.
Самодельный PWM‑модуль на STM32F0 — отличный способ перейти от абстрактной теории к уверенной работе с реальными микроконтроллерами.
