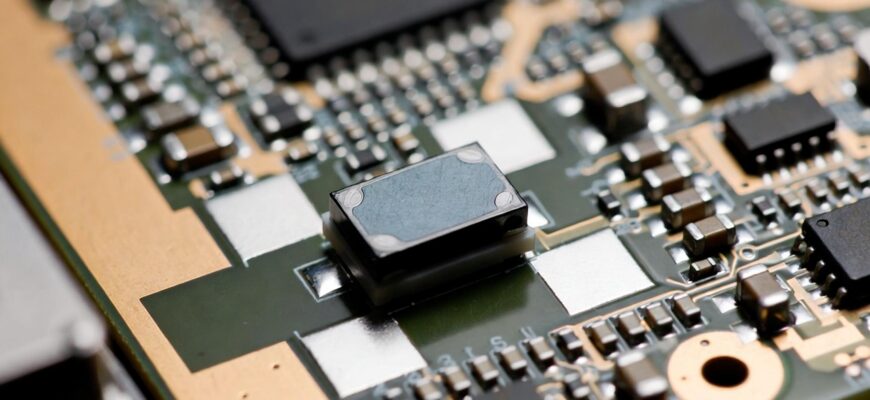

Как спаять и откалибровать датчик силы натяжения FSR в SMD-корпусе

FSR (Force Sensing Resistor) в SMD-исполнении — это тонкая, почти плёнка, сопротивление которой меняется под усилием. Они компактные, дешёвые для серийного производства и популярны там, где важен малый профиль: медицинские приборы, робототехника, носимая электроника. Но именно форм-фактор делает пайку и особенно калибровку нетривиальными. Маленький чувствительный элемент, минимальная площадь контакта — и любая ошибка сразу уточняет точность.

Если вы взяли в руки SMD-FSR без понимания «как с ним обращаться дальше», то дальше — пошагово: как припаять контакты без перегрева, как обеспечить механическую развязку, потом как собрать схему и откалибровать под реальный диапазон усилий.

Что такое SMD-FSR и чем он отличается от «обычного»

Классический FSR — обычно довольно крупная пластина с двумя проводящими площадками и полимерной прослойкой между ними. У SMD-версии тот же принцип, но корпус адаптирован под автоматическую установку. Номинальное сопротивление в ненагруженном состоянии — от единиц кОм до нескольких МОм в зависимости от серии и производителя.

Главные отличия, которые влияют на работу:

• Очень маленькая чувствительная зона. Это значит, что даже небольшое смещение приложенного усилия или неравномерность прижима дают разброс показаний.
• Тепловой бюджет при пайке ограничен. Перегрев меняет структуру полимерного слоя, а значит и характеристику датчика.
• Как правило, в корпусе нет стандартизированной механической обоймы, прижима — вы сами должны продумать установку.
• К ним сложнее приклеить или прижать наконечник без лишних напряжений в самом чувствительном слое.

Из-за этих особенностей калибровка и монтаж идут рука об руку: как вы установите датчик, так он и будет «думать» о приложенном усилии.

Подготовка к пайке SMD-FSR

Что нужно перед началом

Подготовьте всё заранее, чтобы не держать датчик под феном или паяльником дольше пары секунд:

• Паяльник с тонким жалом (≈0.4–0.6 мм) или термовоздушный фен с узким соплом и стабильной температурой.
• Термостол (нижний подогрев) сильно замедляет работу, но снижает риск перегрева. Если есть — используйте.
• Припой с невысокой температурой плавления (например, Sn-Bi-Ag) и жидкий флюс (не кислотный, легко смываемый).
• Пинцет с теплоотводящими губками или хотя бы обычный металлический пинцет, чтобы можно было прижать корпус и отвести тепло.
• Оплётку для снятия припоя или тонкие медные дорожки для контактов, если у датчика нет готовых выводов.
• Капилляр или шприц с ультрафиолетовым клеем для фиксации выводов после пайки.

Как не перегреть чувствительный элемент

SMD-FSR обычно рассчитан на кратковременный нагрев при машинной пайке, но при ручной работе легко переборщить. Практическое правило: контакт жала с выводами — не дольше 2–3 секунд подряд. Если припой не влёкся — остужайте, меняйте флюс, а не грейте дольше.

Если у вас термовоздушный фен:

• Температура потока — около 280–300 °C.
• Расстояние от сопла до корпуса — 8–10 см.
• Двигать фен плавно, не задерживаться на одном месте.
• Нижний подогрев платы (если есть) — около 120–150 °C, чтобы сбросить термический шок.

Пошаговая пайка SMD-FSR

1. Закрепите датчик на плате. Если у вас макетная плата или жёсткая подложка, закрепите корпус каплей термоклея или УФ-клея с обратной стороны. Главное — чтобы он не двигался, пока вы паяете выводы.

2. Подготовьте контактные площадки. Если у датчика плоские металлические площадки, нанесите тонкий слой флюса и слегка залудите их припоем. То же самое сделайте на плате.

3. Припаяйте первый вывод. Короткое касание — 1–2 секунды. Если используете фен — прогревайте зону контакта, а не весь корпус. После пайки первого вывода дайте датчику остыть 10–15 секунд.

4. Припаяйте второй вывод. Только после остывания. Следите, чтобы жало или поток воздуха не попадал на центральную чувствительную зону.

5. Проверьте визуально и омметром. Сопротивление в ненагруженном состоянии должно быть в пределах заявленного диапазона (обычно от 1 кОм до 1 МОм). Если сопротивление сильно отличается от типичного — скорее всего, был перегрев или плохой контакт.

6. Механически укрепите выводы. Тонкие выводы ломаются от малейшего изгиба. Нанесите по капле УФ-клея или термоклея в место перехода выводов в корпус. Это снизит риск обрыва при вибрации или монтаже.

Механическая установка: почему это влияет на точность

FSR измеряет не силу в ньютонах, а давление на чувствительную площадку. Поэтому способ прижима критичен:

• Если прижимать датчик жёстким стержнем без упругой прокладки, усилие будет концентрироваться в одной точке — показания будут нестабильными.
• Если прижать слишком мягко, часть усилия уйдёт в деформацию корпуса, а не в изменение сопротивления.
• Люфт, перекос, неплотное прилегание — всё это даёт гистерезис и разброс.

Практичный вариант: использовать небольшой упругий элемент (силиконовая подушечка, кусочек вспененного полимера, пружинная шайба) между наконечником и чувствительной зоной. Это распределяет усилие и защищает датчик от локальных перегрузок.

Схема подключения для измерения

Самый простой и распространённый вариант — делитель напряжения:

• Один вывод FSR подключается к опорному напряжению (например, 3.3 В).
• Второй вывод — к «земле» через резистор фиксированного номинала.
• С точки между FSR и резистором снимается сигнал на вход АЦП микроконтроллера.

Сопротивление резистора в делителе выбирают примерно равным сопротивлению FSR в середине рабочего диапазона нагрузок. Тогда напряжение на входе АЦП меняется наиболее линейно в нужном диапазоне.

Если вы собираетесь использовать датчик в прецизионных задачах, стоит добавить буфер на операционном усилителе, чтобы нагрузка АЦП не искажала показания.

Калибровка SMD-FSR: от сырых данных к реальным единицам

Калибровка — это не разовая операция, а процедура, которая учитывает и вашу схему, и механику, и окружающую температуру. Без неё датчик будет показывать «что-то», но не конкретные значения силы или давления.

Что нужно для калибровки

• Несколько известных нагрузок (гири, грузы с известной массой, динамометрический ключ или пружинный безмен с ценой деления).
• Мультиметр или микроконтроллер с АЦП и возможностью логировать данные.
• Линейка, штангенциркуль — для контроля положения и площади прижима.
• Блок питания с низким уровнем пульсаций, если вы хотите минимизировать шум в измерениях.

Пошаговая процедура

1. Соберите стенд с осевой нагрузкой. Датчик должен быть закреплён жёстко, но с возможностью точно приложить усилие по центру чувствительной зоны. Убедитесь, что нет боковых сдвигов.

2. Выберите диапазон нагрузок. Определите минимальное и максимальное усилие, которое вы планируете измерять. Например, 0.5–5 Н. Разбейте этот диапазон на 5–7 точек.

3. Снимите показания без нагрузки. Запишите значение АЦП или сопротивления в ненагруженном состоянии. Это ваша нулевая точка.

4. Приложите первую нагрузку. Подождите 10–15 секунд, пока показания стабилизируются. FSR имеет заметный дрейф при первом приложении усилия из-за ползучести полимера.

5. Запишите значение АЦП. Повторите 3–5 раз для каждой точки, чтобы оценить разброс.

6. Пройдите по всем точкам в возрастающем и убывающем порядке. Это даст вам оценку гистерезиса — разницы показаний при нагружении и снятии нагрузки.

7. Постройте график зависимости. По оси X — известная сила, по Y — среднее значение АЦП. В большинстве случаев зависимость нелинейная, ближе к логарифмической или степенной.

8. Аппроксимируйте характеристику. Подберите коэффициенты для степенной или логарифмической функции, которая описывает ваши данные. Используйте её в прошивке микроконтроллера для пересчёта кодов АЦП в условные единицы силы.

Пример упрощённой модели

Если вам не нужна высокая точность, можно использовать линейную аппроксимацию в рабочем диапазоне:

F = k × (ADC − ADC₀)

где ADC₀ — код без нагрузки, k — коэффициент, подобранный по двум точкам (например, при минимальной и максимальной нагрузке). Для большинства прикладных задач (индикация нажатия, пороговые сигнализаторы) этого достаточно.

Сравнение подходов к калибровке

Подход	Точность	Сложность	Для каких задач подходит
Линейная аппроксимация по 2 точкам	Низкая–средняя	Низкая	Пороговые датчики, индикация «нажато/не нажато»
Полиномиальная аппроксимация (3–5 точек)	Средняя	Средняя	Бытовые весы, датчики давления в простых системах
Кусочно-линейная интерполяция по таблице	Средняя–высокая	Средняя	Измерительные приборы без сложной математики в прошивке
Логарифмическая/степенная модель с температурной коррекцией	Высокая	Высокая	Прецизионные медицинские и лабораторные системы

Что выбрать в зависимости от вашей задачи

Если у вас простой датчик касания или нажатия (игрушка, гаджет, сигнализатор):

• Достаточно делителя напряжения и одного порога срабатывания.
• Калибровка — подобрать порог по эксперименту, без сложной математики.
• Пайка — аккуратно, с минимальным перегревом, без претензий на точность.

Если вы делаете небольшую бытовую весовую систему или датчик давления:

• Используйте 3–5 точек калибровки и полиномиальную аппроксимацию.
• Обязательно проверьте повторяемость при монтаже — малейший перекос даёт систематическую ошибку.
• Продумайте защиту от вибрации и ударных нагрузок.

Если проект измерительный, с повышенными требованиями к точности:

• Нужна полноценная многоточечная калибровка с гистерезисом.
• Желательно предусмотреть температурную компенсацию — FSR чувствителен к температуре.
• Пайка — только с контролем температурного режима и последующей выдержкой перед калибровкой (12–24 часа в рабочих условиях).

Частые ошибки при работе с SMD-FSR

• Перегрев при пайке. Ведёт к необратимому изменению сопротивления и повышенному разбросу. Если после пайки сопротивление «плывёт» — скорее всего, датчик повреждён.
• Пайка без фиксации корпуса. Любое движение в момент застывания припоя — риск микротрещин в контактах.
• Использование слишком жёсткого наконечника. Он концентрирует усилие, быстро разрушает чувствительный слой.
• Калибровка без выдержки. Полимерный слой имеет ползучесть. Если откалибровать датчик сразу после установки, через сутки показания сместятся.
• Игнорирование гистерезиса. Разница при нагружении и разгрузке может достигать 10–15 % от полной шкалы. Если не учитывать — точность будет низкой при любой математике.
• Отсутствие температурной стабилизации. При изменении температуры на 10–20 °C показания могут сдвигаться на несколько процентов, что критично для точных измерений.

Практические рекомендации

1. Всегда сначала макетируйте механику. Прежде чем окончательно припаивать датчик, проверьте, как он будет прижиматься в реальной конструкции. Лучше переделать механику, чем перекалибровать всю систему.

2. Используйте защитные плёнки и прокладки. Тонкая силиконовая или полиуретановая плёнка над чувствительной зоной продлевает ресурс и стабилизирует показания.

3. Проводите повторную калибровку после длительной эксплуатации. Полимер стареет, микроструктура меняется. Для ответственных применений повторную калибровку делают каждые 3–6 месяцев.

4. Логируйте температуру. Если у вас есть возможность — добавьте в систему датчик температуры и внесите поправку в прошивку. Это заметно повышает стабильность.

5. Не перегружайте датчик. Даже если он формально выдерживает заявленные нагрузки, длительное воздействие усилий близких к пределу ускоряет деградацию.

Итог

СMD-FSR — компактный и удобный датчик, но он требует аккуратного монтажа и осознанной калибровки. Пайку ведите быстро, с контролем температуры и обязательным механическим креплением выводов. Калибровку выполняйте на реальной механике, с несколькими точками нагрузки и оценкой гистерезиса. Выбор метода математической обработки зависит от требуемой точности: от простого порога до полноценной многоточечной модели с температурной коррекцией.

Если вы только начинайте, сначала соберите простой делитель напряжения, подберите порог срабатывания и опробуйте механику. Когда поймёте, как ведёт себя датчик в вашей конструкции — переходите к более точной калибровке и сложным моделям.
