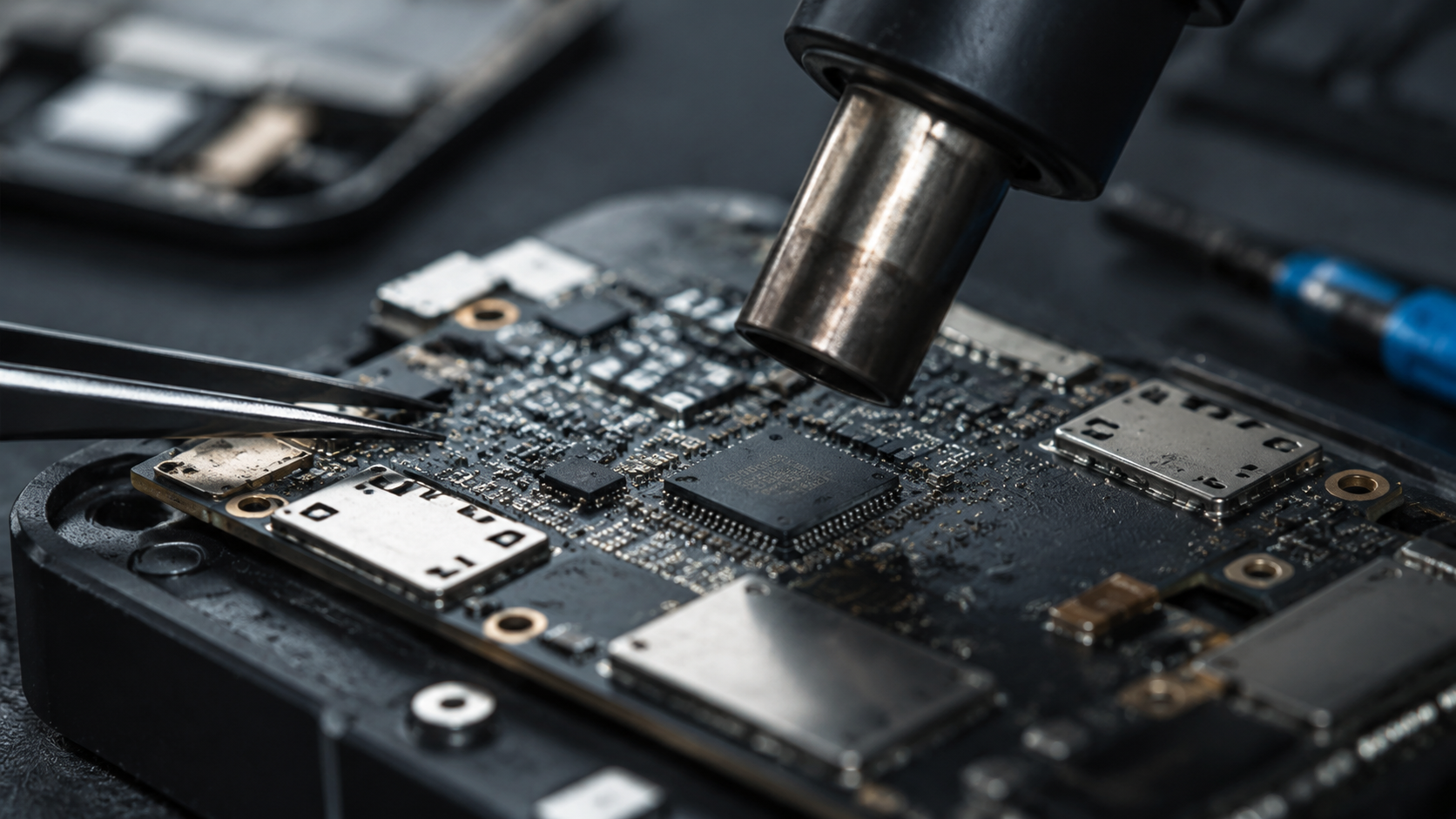

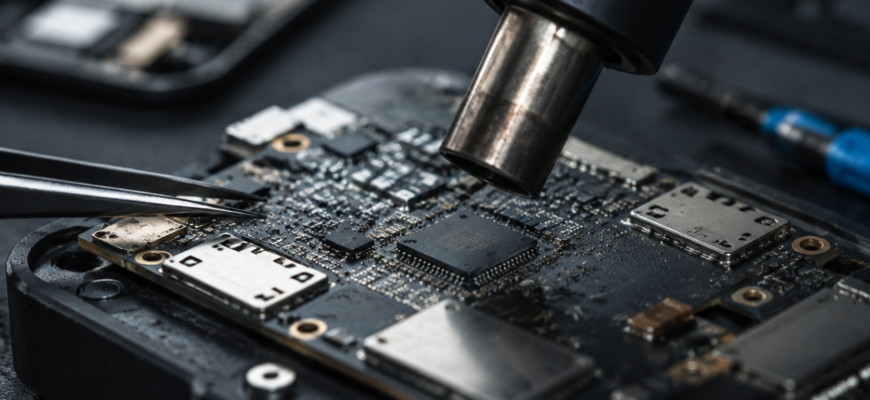

Пайка PMIC в мобильных проектах: что нужно знать перед тем, как брать в руки фен

Микросхемы управления питанием (PMIC) — это всегда головная боль при монтаже. Они многовыводные, снизу часто скрыт теплоотводящий пад, а шаг выводов настолько мелкий, что даже опытный монтажник может получить мосты или холодную пайку, если не подойти с умом. В мобильных проектах ситуация усугубляется: плата компактная, дорожки тонкие, а замена PMIC — это уже не «выпаял и впаял новый», а полноценный ремонт с риском повреждения всей платы.

Эта статья — про то, как правильно выпаять и впаять PMIC в реальных условиях: на какой температуре работать, каким флюсом пользоваться, как не перегреть соседние компоненты и что делать, если результат не идеален.

Почему PMIC — это не обычный чип

PMIC отличается от обычной микросхемы несколькими вещами, которые напрямую влияют на процесс пайки:

• Теплоотводящий пад (exposed pad) — большая металлическая площадка снизу корпуса. Она должна быть припаяна к плате, иначе чип перегреется и будет работать нестабильно или откажет. Но припаять её через обычный паяльник невозможно — нужен фен или инфракрасный нагрев.
• Множество мелких выводов — шаг между ножками часто 0.4–0.5 мм, а на некоторых PMIC и 0.3 мм. Это означает, что без хорошего увеличения и нормального флюса сделать качественную пайку паяльником крайне сложно.
• Чувствительность к перегреву — внутри кристалла несколько доменов напряжения, и длительный перегрев при пайке может повредить внутренние структуры, даже если корпус выглядит целым.
• Многослойная плат — в мобильных устройствах платы часто многослойные с плотной металлизацией. Они работают как радиатор, отбирая тепло от зоны пайки. Из-за этого стандартные температуры фена могут не сработать.

Что понадобится перед началом

Минимальный набор для работы с PMIC на мобильной плате:

• Термовоздушная станция — с точной регулировкой температуры и потока. Без неё можно работать только в том случае, если у вас инфракрасная паяльная станция (BGA-станция), но для большинства мобильных ремонтов термовоздушка — основной инструмент.
• Фен с насадкой подходящего размера — сопло должно покрывать площадь чипа, но не должно быть слишком большим, чтобы не греть соседние компоненты. Обычно для PMIC подходит сопло 8–12 мм.
• Качественный флюс — жидкий или гелевый, безотмывочный или водорастворимый. Для PMIC лучше использовать флюс с хорошей активностью, который не скисает при нагреве. Подходят флюсы серии Amtech, RMA-223 или аналогичные по активности.
• Припой — если паяете с нуля или перекатываете чип, нужен припой в виде пасты или прутка с флюсом внутри. Для мобильных плат удобнее паяльная паста (SAC305 или Sn63/Pb37, если допустим свинец).
• Оптический увеличительный инструмент — бинокулярная лупа или микроскоп. Без этого контролировать качество пайки PMIC практически невозможно.
• Антистатический браслет и коврик — PMIC чувствителен к статике, особенно если плата ещё не собран полностью и нет защитных диодов на линиях.

Выпайка старого PMIC: пошагово

1. Подготовьте зону. Уберите или экранируйте термочувствительные компоненты рядом с PMIC. Это могут быть разъёмы, микрофоны, пластиковые стойки на плате. Используйте алюминиевую термозащитную ленту или экраны из нержавейки.
2. Нанесите флюс. Аккуратно нанесите флюс по периметру чипа. Не нужно заливать всю плату — достаточно зоны пайки. Флюс поможет равномерно распределить тепло и убрать оксиды с контактных площадок.
3. Прогрейте плату. Включите фен на 150–180°C и средний поток, прогрейте плату с расстояния 10–15 см в течение 30–60 секунд. Это снижает тепловой шок и уменьшает риск расслоения платы.
4. Повысьте температуру. Переключите фен на 320–350°C (для свинцового припоя) или 350–380°C (для безсвинцового), уменьшите расстояние до 5–7 см и начните равномерно прогревать чип круговыми движениями. Не держите фен на одном месте.
5. Снимите чип. Когда припой расплавится (это видно по тому, как чип «плывёт» на поверхности), аккуратно подденьте его пинцетом и снимите. Не тяните с усилием — если припой не расплавился полностью, вы оторвёте контактные площадки с платой.
6. Очистите площадки. После снятия чипа на плате останутся остатки припоя. Очистите их с помощью оплётки и флюса, или паяльника с широкжалом. Площадки должны быть ровными и чистыми.

Что делать, если чип не снимается

Бывает, что PMIC сидит намертво. Частые причины:

• Теплоотводящий пад припаян к большому полигону на плате, который отводит тепло. В этом случае нужно греть дольше и равномернее, можно добавить нижний подогрев (если есть возможность).
• Вы используете безсвинцовый припой с высокой температурой плавления. Он требует более высокой температуры фена, но и плату легче перегреть. Здесь важно найти баланс.
• Флюс выгорел до того, как припой расплавился. Нанесите свежий флюс и продолжайте прогрев.

Если чип всё равно не поддаётся — не форсируйте. Лучше добавить флюс, немного поднять температуру и подождать, чем оторвать площадки и превратить ремонт в восстановление платы.

Впайка нового PMIC: ключевые моменты

Установка нового PMIC — это обратный процесс, но с несколькими важными отличиями:

1. Подготовьте площадки на плате. Они должны быть чистыми, ровными и покрытым тонким слоем свежего припоя. Если вы чистили их оплёткой, нанесите флюс и аккуратно залудите каждую площадку тонким слоем припоя.
2. Нанесите паяльную пасту. Если используете пасту — нанесите её на площадки через трафарет или точечно шприцем. Не нужно много: тонкий ровный слой на каждой площадке.
3. Совместите чип. Это самый критичный момент. У PMIC выводы мелкие, и даже небольшое смещение приведёт к мостам или обрывам. Используйте микроскоп или лупу. Совместите первый вывод (обычно отмечен точкой на корпусе) с соответствующей площадкой, затем аккуратно опустите чип.
4. Зафиксируйте чип. Если паста достаточно липкая, чип останется на месте. Если нет — можно слегка прижать пинцетом за центр (не за края!).
5. Прогрейте феном. Начните с 150°C для испарения растворителя в пасте, затем плавно поднимайте температуру до 240–260°C (для свинцового припоя) или 260–290°C (для безсвинцового). Держите фен на расстоянии 5–7 см, двигайте круговыми движениями.
6. Контролийте процесс. Когда паста расплавится, вы увидите, как чип «сам» встаёт на место — поверхностное натяжение жидкого припоя выравнивает его. Это хороший знак. Не трогайте чип в этот момент.
7. Остудите плату. Не сдувайте чип холодным воздухом — дайте ему остыть естественно в течение 30–60 секунд. Резкое охлаждение может вызвать микротрещины в припое.

Температурные режимы: что реально работает

В теории пишут «грейте до 350°C», но на практике всё зависит от конкретной платы, толщины металлизации, соседних компонентов и типа припоя. Вот ориентиры, которые работают в большинстве мобильных проектов:

Тип припоя	Температура плавления	Температура фена на сопле	Время нагрева до расплавления	Примечание
Sn63/Pb37 (свинцовый)	183°C	300–340°C	20–40 секунд	Проще в работе, более блестящая и надёжная пайка
SAC305 (безсвинцовый)	217–220°C	340–380°C	30–60 секунд	Требует более высокой температуры, пайка матовая
Низкотемпературные сплавы (BiSn)	138–140°C	250–280°C	15–30 секунд	Полезны, если рядом термочувствительные компоненты

Важно: температура на сопле фена — это не температура в зоне пайки. Реальная температура на выводах чипа всегда ниже. Если у вас есть термопара или бесконтактный термометр — замерьте реальную температуру хотя бы раз, чтобы понимать разницу.

Что делать с теплоотводящим падом

Это отдельная боль. Пад снизу корпуса должен быть припаян, но проверить качество пайки визуально нельзя — он скрыт под чипом.

Практические подходы:

• Используйте паяльную пасту с крупными частицами — она лучше заполняет зазор между чипом и платой. Мелкодисперсная паста может выгореть до того, как образуется надёжный контакт.
• Нанесите пасту на площадку на плате — не на сам чип. Тонкий ровный слой через трафарет или точечно. Если на площадке платы есть переходные отверстия (via) — залудите их заранее, иначе припой стечёт внутрь платы и пад окажется без контакта.
• Контролируйте по бокам — если припой виден по краям чипа (тонкая кайма), скорее всего, и пад припаян. Если чип «висит» без видимого слоя припоя по периметру — возможно, пад не контачит.
• Проверка после пайки — можно проверить тепловизором: если PMIC нагревается при подаче питания, а пад остаётся холодным — контакта нет. Или рентгеном, если есть доступ.

Частые ошибки при пайке PMIC

• Перегрев платы. Если держать фен слишком долго или на слишком высокой температуре, плата может расслоиться, а соседние компоненты — сдвинуться или повредиться. Особенно рискованно на 4–6-слойных платах с тонкими слоями.
• Недостаток флюса. Без флюса припой собирается в шарики, не смачивает площадки, образуются мосты и холодные соединения. Флюс — не роскошь, а необходимость.
• Смещение чипа при пайке. Если чип сдвинулся в момент расплавления припоя, не пытайтесь его поправить — лучше снять, очистить и поставить заново. Поправка пинцетом почти всегда приводит к мостам.
• Пайка паяльником без фена. Некоторые пытаются припаять PMIC паяльником, поочерёдно касаясь выводов. Это работает только для чипов с крупным шагом (0.65 мм и больше). Для PMIC с шагом 0.4 мм и меньше — почти гарантированный провал.
• Игнорирование нижнего подогрева. На платах с мощным полигоном фен сверху может не обеспечить нужную температуру. Нижний подогрев (от термостола или ИК-излучателя) решает эту проблему.
• Использование старого окисленного припоя. Если вы перекатываете чип и используете старый припой с площадок — очистите его и добавьте свежий. Оксиды в старом припое ухудшают смачивание и прочность соединения.

Как проверить качество пайки

После впайки PMIC нужно убедиться, что всё сделано правильно. Вот что проверять:

• Визуальный осмотр под увеличением. Все выводы должны быть припаяны, без мостов, без шариков припоя на корпусе. Припой должен быть блестящий (для свинцового) или матовый, но ровный (для безсвинцового).
• Проверка на короткое замыкание. Мультиметром проверьте сопротивление между линиями питания и землёй. Если есть мост — вы увидите низкое сопротивление там, где его быть не должно.
• Подача питания с ограничением тока. Подайте на PMIC входное напряжение через лабораторный блок питания с лимитом тока (100–200 мА). Если ток не потребляется или потребляется аномально много — ищите проблему в пайке.
• Тепловизионный контроль. Если чип нагревается неравномерно или слишком быстро — возможна проблема с теплоотводящим падом или внутренним повреждением.

Сценарии: что выбрать в зависимости от ситуации

Ситуация 1: У вас есть термовоздушная станция и микроскоп. Это стандартный рабочий набор. Используйте фен с насадкой 8–10 мм, флюс Amtech или аналог, паяльную пасту SAC305. Работайте при 340–360°C. Это покрывает 90% задач с PMIC в мобильных устройствах.

Ситуация 2: Плата многослойная, мощный полигон, фен не справляется. Добавьте нижний подогрев. Если нет термостола — можно положить плату на силиконовый коврик с подогревом снизу или использовать ИК-излучатель. Температуру фена можно снизить на 20–30°C, если нижний подогрев даёт 150–180°C на плату.

Ситуация 3: Рядом с PMIC стоят пластиковые разъёмы или термочувствительные компоненты. Экранируйте их алюминиевой лентой. Можно использовать низкотемпературный припой (BiSn) для перепайки, если старый припой уже снят. Это снижает температуру пайки до 250–280°C на сопле.

Ситуация 4: PMIC в BGA-исполнении (шарики снизу, не по периметру). Здесь без BGA-станции с верхним и нижним ИК-нагревом не обойтись. Феном можно попробовать, но равномерность нагрева будет плохая, и результат непредсказуемый. Если нет станции — рассмотрите возможность передачи работы в сервис с соответствующим оборудованием.

Рекомендации, которые реально помогают

• Тренируйтесь на донорских платах. Прежде чем паять PMIC на клиентской плате, отработайте процесс на ненужной плате. Снимите и поставьте чип 2–3 раза, чтобы почувствовать, как ведёт себя припой и флюс.
• Не экономьте на флюсе. Хороший флюс — это 50% успеха при пайке PMIC. Дешёвый флюс скисает, не смачивает и оставляет грязь.
• Используйте паяльную пасту, а не пруток. Для PMIC паста удобнее: она наносится точно, держит чип на месте и содержит флюс внутри. Пруток требует больше рук и времени.
• Делайте перерывы. Если чип не снимается с первой попытки — дайте плате остыть 30–40 секунд, нанесите свежий флюс и попробуйте снова. Непрерывный нагрев убивает плату.
• Проверяйте до подачи питания. Всегда проверяйте сопротивление между питанием и землёй перед тем, как подключать плату к источнику. Это спасёт от короткого замыкания и повреждения других компонентов.

Итог

Пайка PMIC в мобильных проектах — это не магия, а навык, который требует правильного инструмента, хорошего флюса и терпения. Ключевые моменты: используйте термовоздушную станцию с точной регулировкой температуры, не экономьте на флюсе, прогревайте плату равномерно и всегда проверяйте результат до подачи питания.

Если у вас нет микроскопа или термовоздушки — не беритесь за PMIC. Лучше передать работу тому, у кого есть оборудование, чем убить плату. А если есть — тренируйтесь на доноре, и через несколько чипов вы будете уверенно справляться с этой задачей.
